Trojitý vodní filtr trubkový 3/4" GW KORPUS OBAL + Náplně SADA

Trojitý trubkový filtr pro účinné zlepšení kvality vody

Tato sada byla navržena jako pohodlné a kompletní řešení pro filtraci studené vody a vlažné užitkové vody. Třístupňový systém čištění pracuje v jednom kompaktním tělese, díky čemuž je montáž jednoduchá a následná obsluha pohodlná.

Integrovaná konstrukce spojuje tři 10" tělesa a využívá standardní filtrační vložky, což usnadňuje pozdější servis i pravidelný provoz. Filtr pomáhá omezovat přítomnost písku, kalu, usazenin, chloru, nepříjemných chutí a pachů a zároveň podporuje vyšší komfort každodenního používání vody.

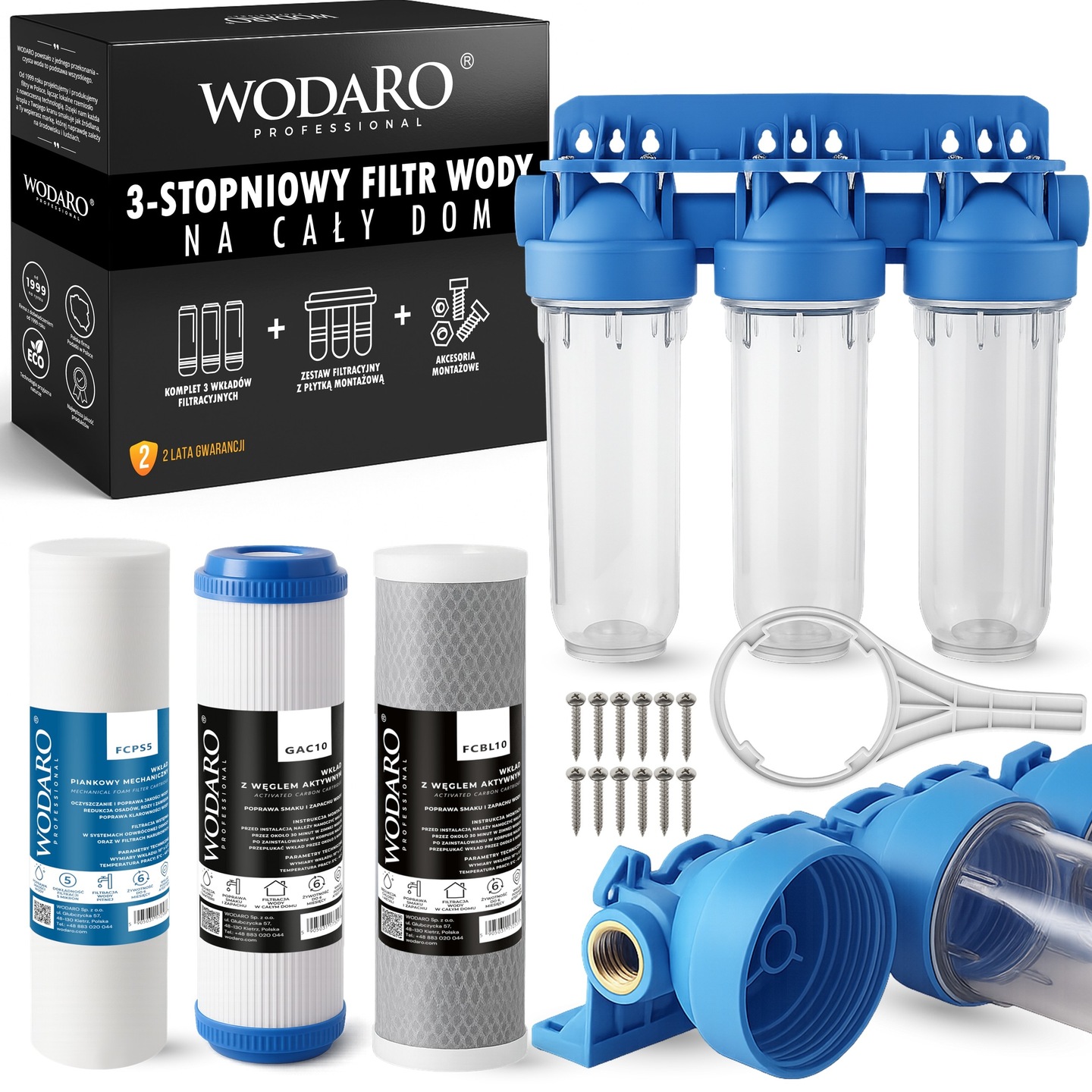

Obsah sady

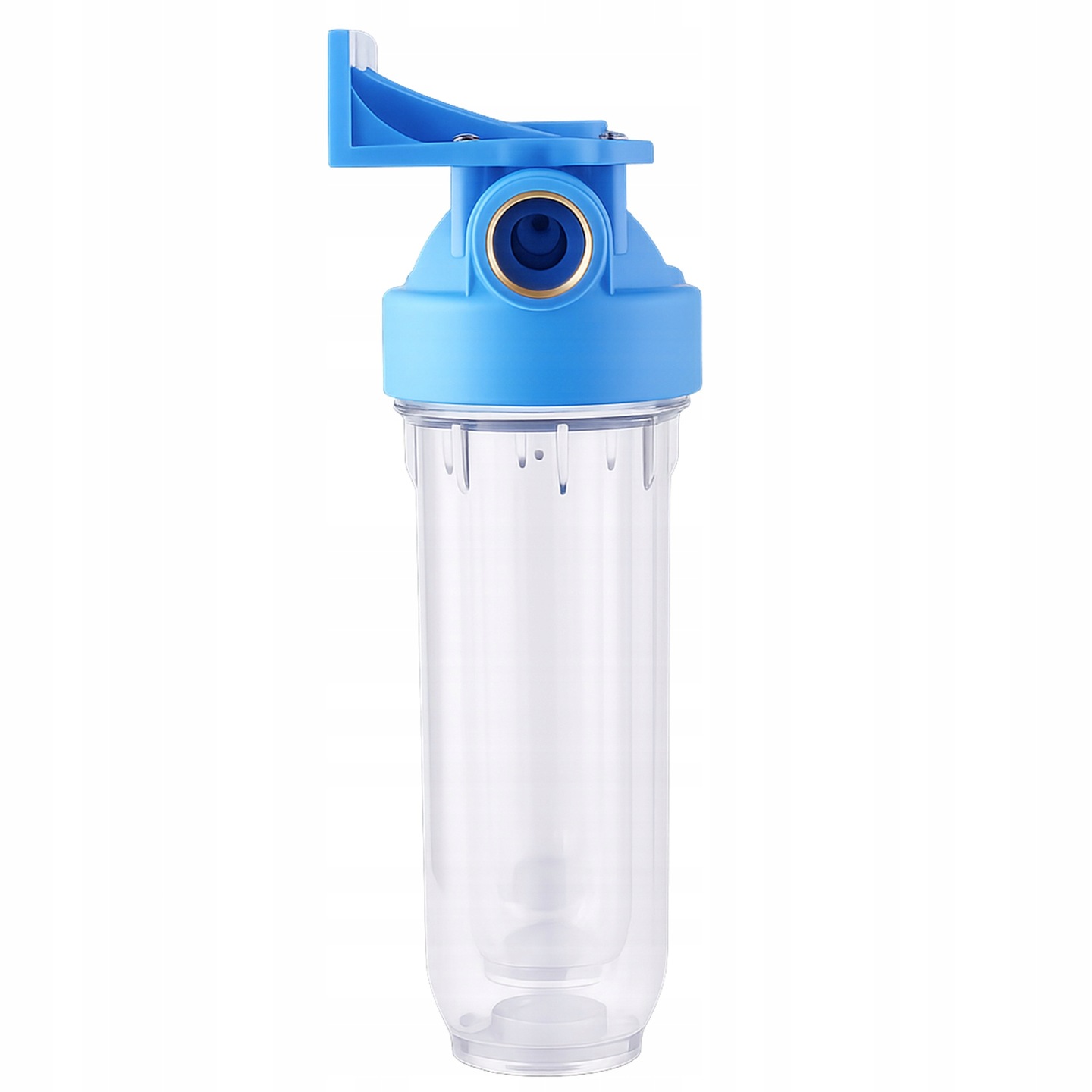

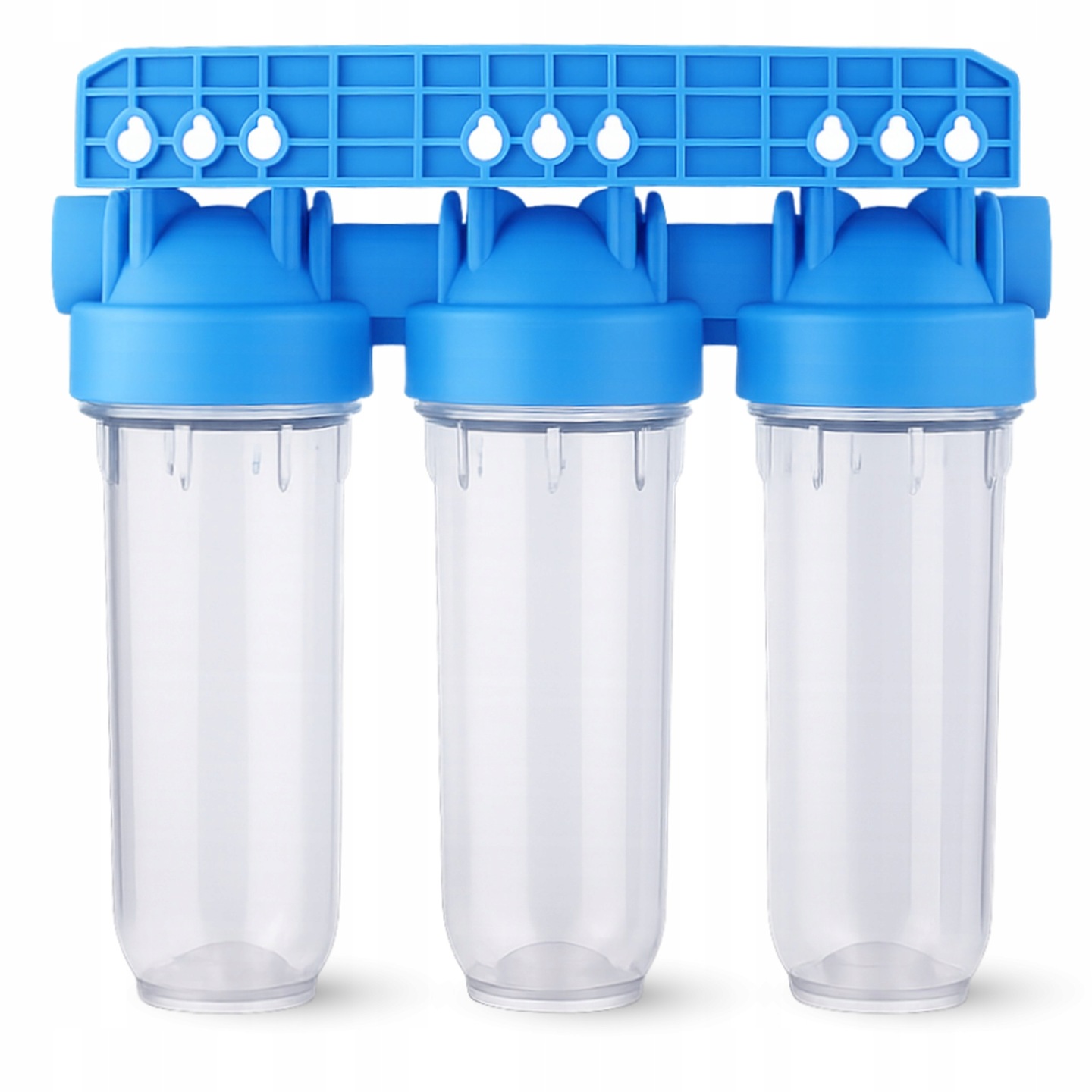

• Integrované trojité těleso 10" Fi 3/4″ GW

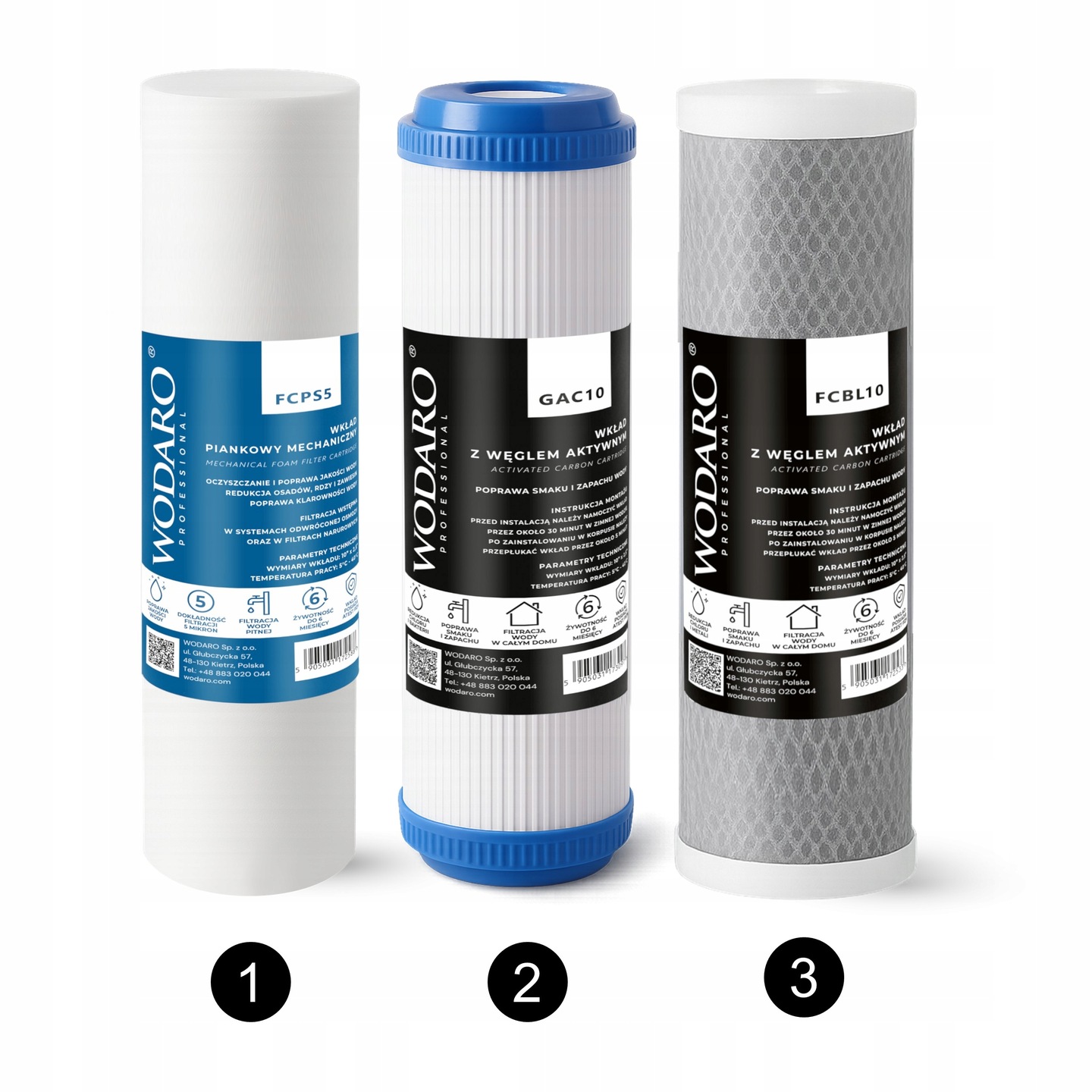

• 3 ks filtrační vložky 10":
  • Pěnová vložka (sedimentační) 5 µm
  • Vložka s aktivním uhlím (granulát)
  • Uhlíková bloková vložka
• Klíč na tělesa – usnadňuje demontáž a výměnu vložek
• Montážní deska + 12 ks šroubů do hlavic – stabilní upevnění filtru

Nejdůležitější výhody

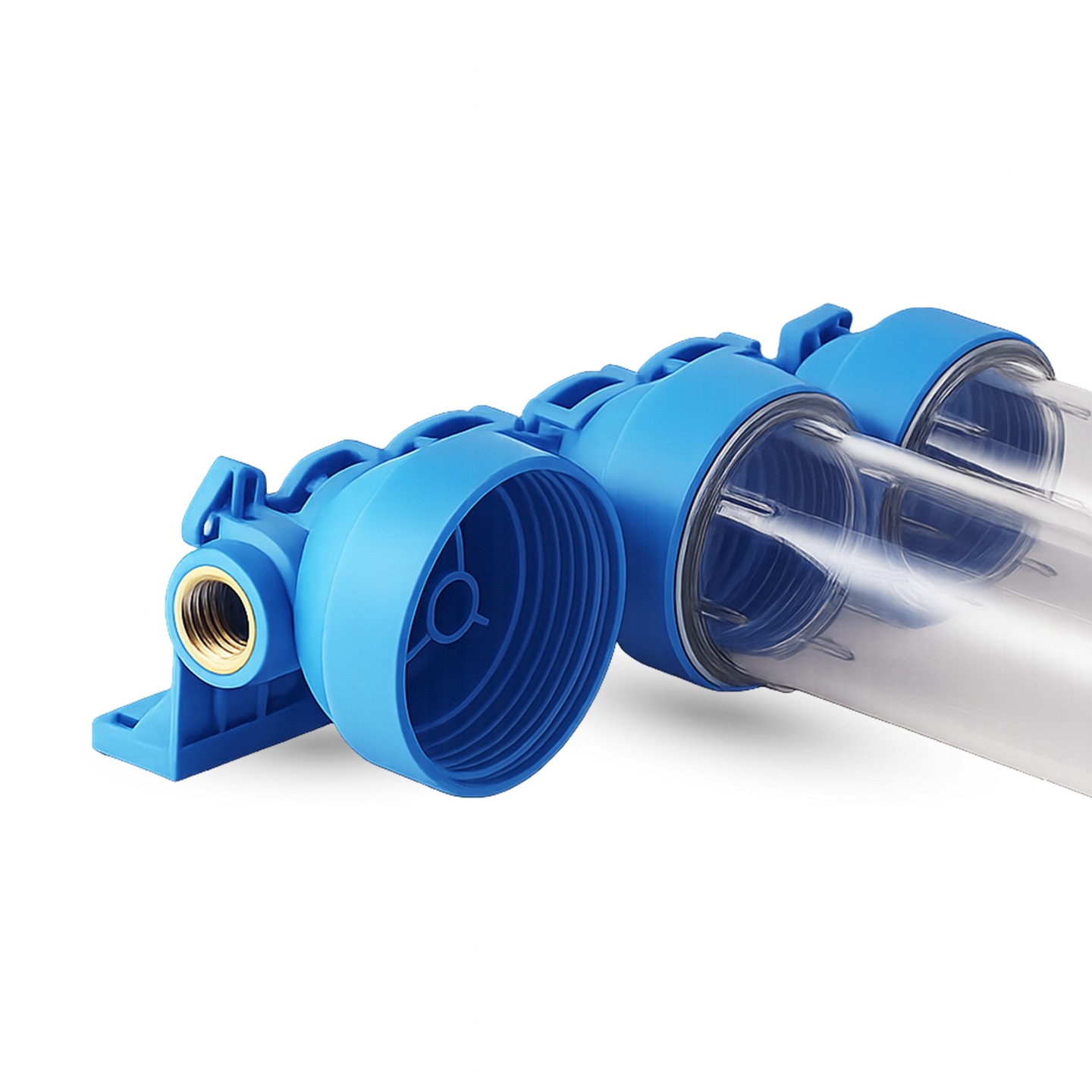

• Kompletní integrovaný modul – připojujete pouze vstupní a výstupní závit 3/4″
• Tři stupně filtrace v jednom bloku – pěnová 5 µm, granulát aktivního uhlí, uhlíkový blok
• Okamžité zlepšení vody – odstranění písku, rzi, chloru, pesticidů, těžkých kovů, nepříjemných chutí a pachů

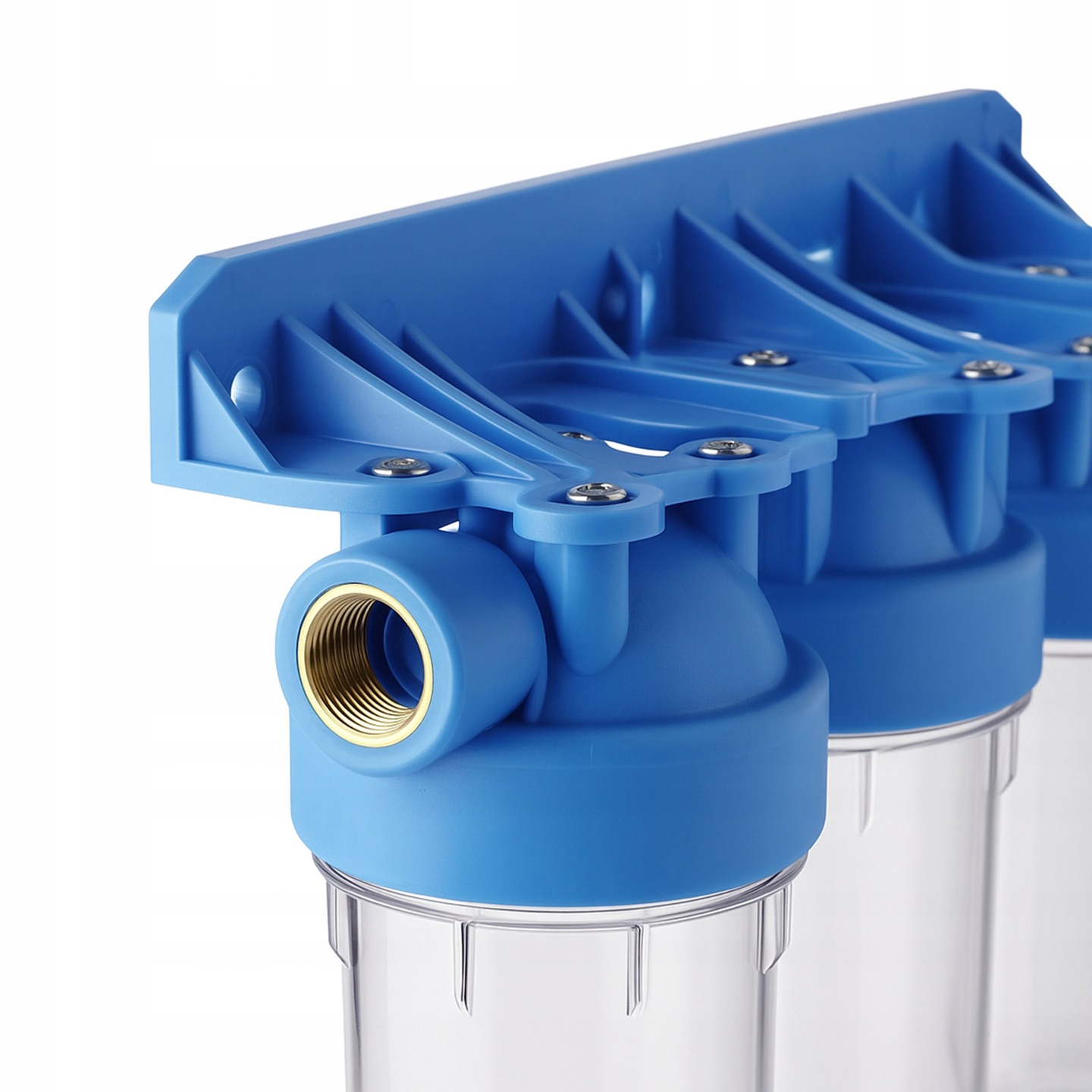

• Mosazné závity + dvojité těsnění – omezení rizika mikronetěsností a dobrá odolnost proti korozi
• Minimální pokles tlaku – plnoprůtokové závity 3/4″ GW
• Rychlý servis – výměna vložky za méně než 5 minut
• Kompaktní konstrukce – snadná montáž na stěnu
• Provozní rozsah 1–45 °C – vhodné pro studenou a vlažnou užitkovou vodu

Tři stupně filtrace – jak tento systém funguje

1. Pěnová vložka FCPS5 (sedimentační)

• Funkce: hloubková filtrace mechanických nečistot – zachytává písek, kal, rezavé usazeniny a větší pevné částice.
• Kde: zpravidla se montuje jako první stupeň, před uhlíkové vložky, aby chránila další filtrační stupně.
• Výměna: každé 3–6 měsíců*

2. Vložka s aktivním uhlím (granulát) GAC10 WodaRO

• Funkce: vyčeření vody – redukce chloru, aromat a pachů, organických usazenin.
• Kde: druhý stupeň – předčišťuje vodu a ponechává ji čistou a chuťově neutrální.
• Výměna: každé 3–6 měsíců*

3. Uhlíková bloková vložka FCBL10 WodaRO

• Funkce: adsorpce chloru, pesticidů a většiny organických sloučenin, těžkých kovů; výrazné zlepšení chuti a zápachu vody.
• Kde: třetí stupeň – bloková vložka výborně odstraňuje chemické látky, než voda přejde do dalšího okruhu.
• Výměna: každé 3–6 měsíců*

Takové uspořádání filtračních vložek způsobuje, že systém filtrace vody funguje ve vrstvách: nejprve chrání další stupně před mechanickými částicemi, poté zlepšuje organoleptické parametry a nakonec přesněji redukuje vybrané nečistoty odpovědné za nepříjemnou chuť a zápach.

Provoz a každodenní používání

Trojitý trubkový filtr byl připraven s ohledem na pohodlný servis a snadnou kontrolu stavu vložek. Integrovaná konstrukce zjednodušuje montáž na stěnu a standard 10" usnadňuje budoucí výměnu filtračních prvků.

Systém nevyžaduje elektrické napájení a pracuje pasivně, využívá tlak vodovodní instalace. Díky tomu může být používán jako samostatný filtr na užitkovou vodu nebo jako předstupeň před pokročilejšími řešeními, jako je reverzní osmóza.

Návod k obsluze a montáži

1. Příprava před montáží

1.1. Kontrola obsahu sady

• 3 × filtrační těleso s předspojenými hlavicemi (v jednom rámu)
• 1 × montážní deska
• 1 × montážní klíč
• 6 × O-kroužků (těsnění) v hlavicích, předinstalované
• 3 × filtrační vložky
• 12 ks šroubů pro připevnění desky k hlavicím

1.2. Nářadí a další materiály (mimo sadu)

• vrtačka s vrtákem ø6 mm
• hmoždinky ø6 mm
• křížový šroubovák (PH2)
• technická vazelína
• montážní vodní přípojky 3/4" GZ
• teflonová páska nebo teflonová nit pro zajištění závitů přípojek
• případně stavitelný nebo plochý klíč pro kovové přípojky

1.3. Příprava vložek

1. Vyjměte každou vložku z plastového obalu.
2. Vložte vložky do čisté nádoby s vodou a ponořte je na 30 min.
3. Poté je opatrně vyjměte a nechte odkapat přebytečnou vodu.

2. Výběr a příprava montážního místa

1. Zvolte místo

   Za hlavním uzavíracím ventilem vody.

   V prostoru s snadným přístupem pro obsluhu a výměnu vložek.

2. Zachovejte minimálně 10 cm volného prostoru pod a nad rámem filtrů.
3. Zavřete uzavírací ventil přívodu vody a uvolněte tlak otevřením nejbližšího kohoutku za filtrem.

3. Montáž montážní desky a rámu těles

1. Přiložte montážní desku pod rám tří hlavic a vyrovnejte ji.
2. Označte montážní otvory odpovídající otvorům v desce.
3. Vyvrtejte otvory a vložte hmoždinky.
4. Přišroubujte desku ke stěně pomocí hmoždinek.
5. Zavěste rám těles na desku zachycením horního profilu rámu.

4. Montáž vodních přípojek

1. Zvolte spojky 3/4" GZ odpovídající závitům 3/4" GW v hlavicích.
2. Omotejte závity GZ teflonovou páskou (několik závitů).
3. Zašroubujte spojky GZ do závitů GW hlavic:

   Strana označená šipkou IN – přívod vody z instalace.

   Strana označená OUT – výstup vody po filtraci.

4. Dotáhněte spojky stavitelným klíčem s citem na odpor.
5. Připojte potrubí vodovodní instalace k namontovaným spojkám a utěsněte spoje.

5. Montáž filtračních vložek

Připomenutí: vložky by měly být již namočené po dobu 30 min.

1. Odšroubujte každé těleso.

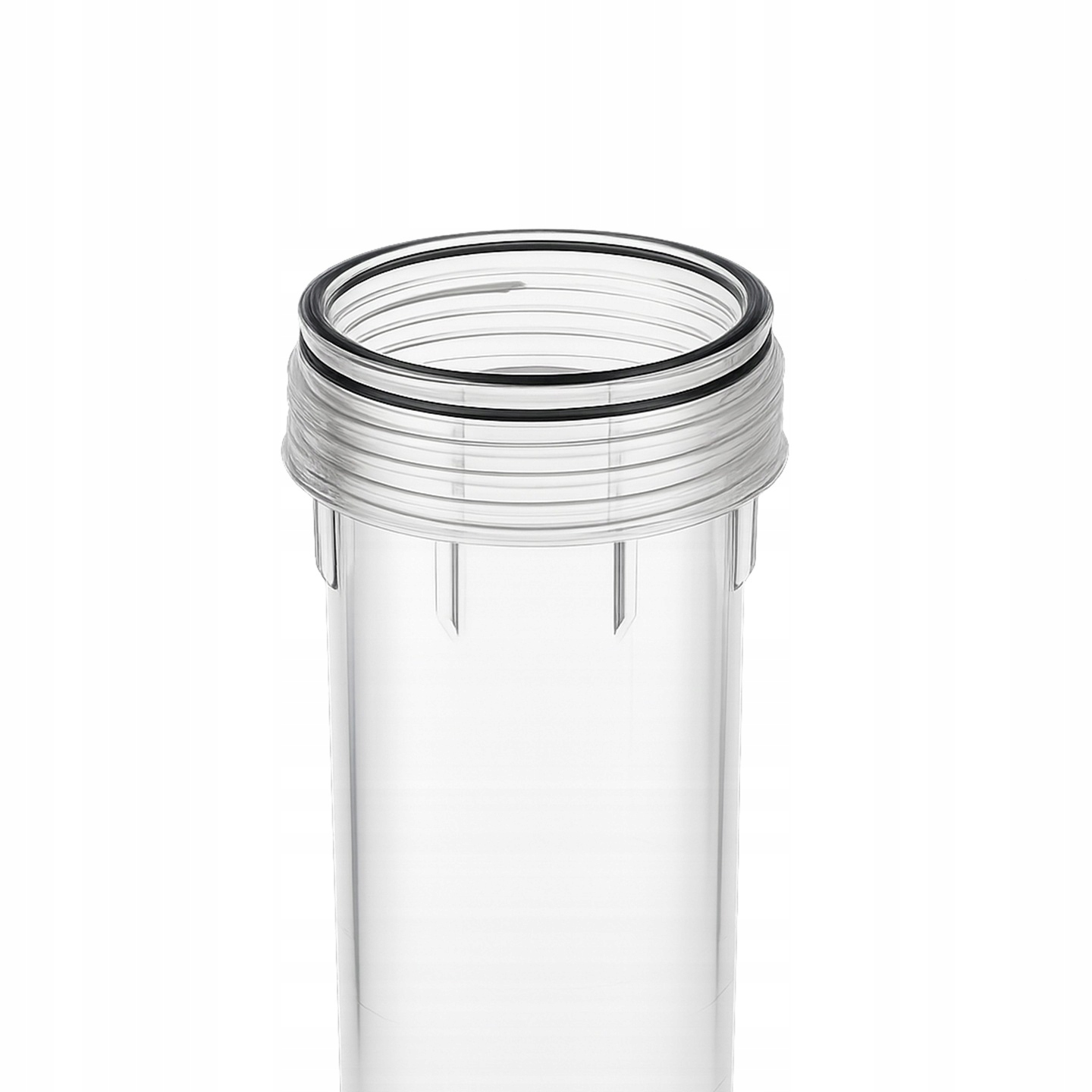

2. Zkontrolujte, zda je O-kroužek na místě.
3. Naneste vrstvu vazelíny na O-kroužek.
4. Vložte vložky do tělesa v pořadí:

   Mechanická (pěnová)

   Vložka s granulovaným aktivním uhlím

   Blok s aktivním uhlím

5. Ujistěte se, že je každá vložka usazena svisle.
6. Zašroubujte těleso rukou nebo klíčem jen do pocitu mírného odporu.

6. Spuštění a test těsnosti

1. Pomalu otevřete hlavní ventil přívodu vody (1/4 otáčky).
2. 2–3 minuty sledujte sestavu. Pokud zaznamenáte úniky, příslušné těleso nebo přípojku lehce dotáhněte.
3. Po ověření těsnosti otevřete ventil zcela.

7. Propláchnutí a uvedení do provozu

1. Otevřete nejbližší kohoutek za filtrem a propláchněte vložky po dobu 5–10 min.
2. Zkontrolujte stabilitu montáže a těsnění.
3. Zaznamenejte datum montáže na štítek těles – usnadní to plánování výměny vložek.

Další důležité informace

• šířka : 36,8 cm
