Трійний фільтр для води трубний фі 3/4" ГВ КОРПУС ОБОЛОНКА + Картриджі НАБІР

Потрійний трубний фільтр для ефективного покращення якості води

Цей комплект спроєктовано як зручне та повне рішення для фільтрації холодної води та теплої господарської води. Триступенева схема очищення працює в одному компактному корпусі, завдяки чому монтаж простий, а подальше обслуговування зручне.

Інтегрована конструкція поєднує три корпуси 10" і використовує стандартні фільтрувальні картриджі, що спрощує подальший сервіс і регулярну експлуатацію. Фільтр допомагає зменшувати наявність піску, мулу, осаду, хлору, неприємних смаків і запахів, а також сприяє підвищенню комфорту щоденного користування водою.

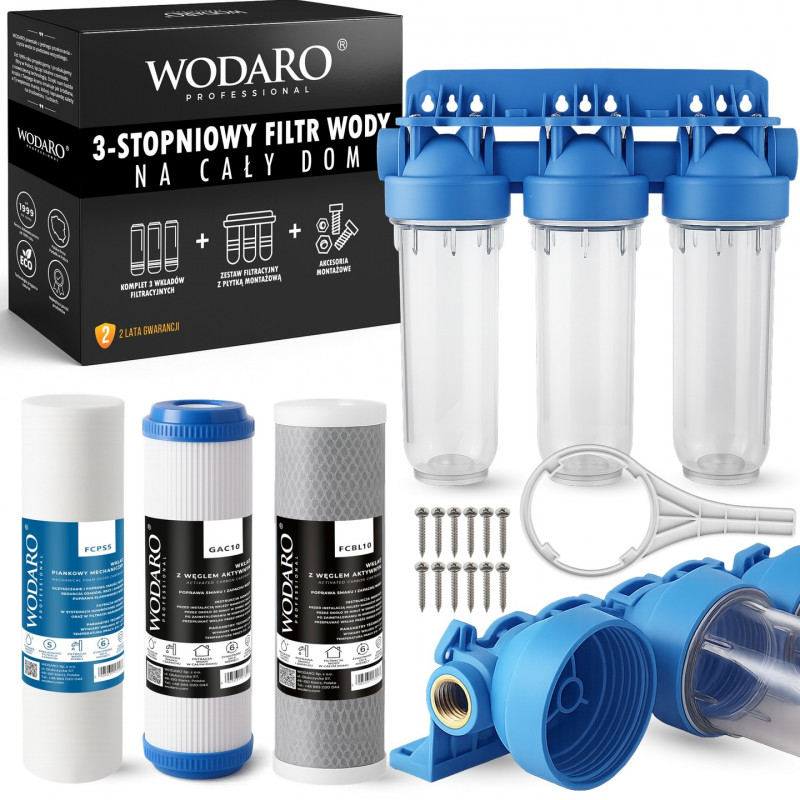

Комплект постачання

• Інтегрований потрійний корпус 10" Fi 3/4″ GW
• 3 шт. фільтрувальні картриджі 10":
  • Пінний (седиментаційний) картридж 5 µm
  • Картридж із активованим вугіллям (гранули)
  • Вугільний блок-картридж
• Ключ для корпусів – полегшує демонтаж і заміну картриджів
• Монтажна пластина + 12 шт. гвинтів для головок – надійне кріплення фільтра

Основні переваги

• Повний, інтегрований модуль – підключаєте лише вхідну та вихідну різьбу 3/4″
• Три етапи фільтрації в одному блоці – пінний 5 µm, гранули активованого вугілля, вугільний блок
• Миттєве покращення води – видалення піску, іржі, хлору, пестицидів, важких металів, неприємних смаків і запахів
• Латунні різьби + подвійне ущільнення – зниження ризику мікропротікань і добра стійкість до корозії
• Мінімальне падіння тиску – повнопрохідні різьби 3/4″ GW
• Швидкий сервіс – заміна картриджа менш ніж за 5 хвилин
• Компактна конструкція – легкий монтаж на стіну
• Діапазон роботи 1–45 °C – придатний для холодної та теплої господарської води

Три етапи фільтрації – як працює ця система

1. Пінний картридж FCPS5 (седиментаційний)

• Дія: глибока фільтрація механічних забруднень – затримує пісок, мул, іржавий осад і більші тверді частинки.
• Де: зазвичай монтується як перший ступінь, перед вугільними картриджами, щоб захищати подальші етапи фільтрації.
• Заміна: кожні 3–6 місяців*

2. Картридж з активованим вугіллям (гранули) GAC10 WodaRO

• Дія: освітлення води – зменшення хлору, ароматів і запахів, органічних осадів.
• Де: другий етап – попередньо очищає воду, залишаючи її чистою та нейтральною на смак.
• Заміна: кожні 3–6 місяців*

3. Вугільний блок-картридж FCBL10 WodaRO

• Дія: адсорбція хлору, пестицидів і більшості органічних сполук, важких металів; значне покращення смаку та запаху води.
• Де: третій етап – блок-картридж чудово видаляє хімічні речовини, перш ніж вода потрапить у подальший обіг.
• Заміна: кожні 3–6 місяців*

Такий набір фільтрувальних картриджів забезпечує багатошарову роботу системи фільтрації води: спочатку захищає наступні ступені від механічних частинок, потім покращує органолептичні параметри, а наприкінці точніше зменшує вибрані забруднення, що відповідають за неприємний смак і запах.

Експлуатація та щоденне користування

Потрійний трубний фільтр розроблено з урахуванням зручного сервісу та легкого контролю стану картриджів. Інтегрована конструкція спрощує монтаж на стіну, а стандарт 10" полегшує подальшу заміну фільтрувальних елементів.

Система не потребує електроживлення і працює пасивно, використовуючи тиск водопровідної мережі. Завдяки цьому її можна застосовувати як самостійний фільтр для господарської води або як попередній етап перед більш просунутими рішеннями, такими як зворотний осмос.

Інструкція з експлуатації та монтажу

1. Підготовка перед монтажем

1.1. Перевірка комплекту

• 3 × фільтрувальний корпус з попередньо з’єднаними головками (в одній рамі)
• 1 × монтажна пластина
• 1 × монтажний ключ
• 6 × O-кілець (ущільнювачі) у головках, попередньо встановлені
• 3 × фільтрувальні картриджі
• 12 шт. гвинтів для прикручування пластини до головок

1.2. Інструменти та додаткові матеріали (поза комплектом)

• дриль зі свердлом ø6 mm
• дюбелі ø6 mm
• хрестова викрутка (PH2)
• технічний вазелін
• монтажні водяні підключення 3/4" GZ
• тефлонова стрічка або тефлонова нитка для захисту різьби підключень
• за потреби розвідний або ріжковий ключ для металевих підключень

1.3. Підготовка картриджів

1. Вийміть кожен картридж із поліетиленової упаковки.
2. Помістіть картриджі в чисту ємність з водою та занурте на 30 хв.
3. Після цього обережно дістаньте, дайте стекти надлишку води.

2. Вибір і підготовка місця монтажу

1. Оберіть місце

   За головним запірним вентилем води.

   У просторі з легким доступом для обслуговування та заміни картриджів.

2. Забезпечте щонайменше 10 cm вільного простору під і над рамою фільтрів.
3. Закрийте запірний вентиль подачі води та скиньте тиск, відкрутивши найближчий кран після фільтра.

3. Монтаж монтажної пластини та рами корпусів

1. Прикладіть монтажну пластину під раму трьох головок, вирівнявши її.
2. Позначте монтажні отвори, що відповідають отворам у пластині.
3. Просвердліть отвори, вставте дюбелі.
4. Прикрутіть пластину до стіни за допомогою дюбелів.
5. Підвісьте раму корпусів на пластину, зачепивши верхній профіль рами.

4. Монтаж водяних підключень

1. Підберіть з’єднувачі 3/4" GZ, що підходять до різьби 3/4" GW у головках.
2. Оберніть різьбу GZ тефлоновою стрічкою (кільканадцять витків).
3. Прикрутіть з’єднувачі GZ до різьби GW головок:

   Сторона, позначена стрілкою IN – подача води з мережі.

   Сторона, позначена OUT – вихід води після фільтрації.

4. Дотягніть з’єднувачі розвідним ключем до відчутного опору.
5. Під’єднайте труби водопровідної мережі до встановлених з’єднувачів, герметизуючи з’єднання.

5. Монтаж фільтрувальних картриджів

Нагадування: картриджі вже мають бути замочені протягом 30 хв.

1. Відкрутіть кожен корпус.
2. Перевірте, чи O-кільце на місці.
3. Нанесіть шар вазеліну на O-кільце.
4. Вставте картриджі в корпус у такій послідовності:

   Механічний (пінний)

   Картридж із гранульованим активованим вугіллям

   Блок з активованим вугіллям

5. Переконайтеся, що кожен картридж встановлено вертикально.
6. Закрутіть корпус вручну або ключем до відчуття легкого опору.

6. Запуск і перевірка герметичності

1. Повільно відкрийте головний вентиль подачі води (1/4 оберту).
2. Спостерігайте за комплектом протягом 2–3 хв. Якщо помітите протікання, злегка дотягніть відповідний корпус або підключення.
3. Після підтвердження герметичності відкрийте вентиль повністю.

7. Промивання та введення в експлуатацію

1. Відкрийте найближчий кран після фільтра і промийте картриджі протягом 5–10 хв.
2. Перевірте стабільність монтажу та ущільнювачі.
3. Запишіть дату монтажу на етикетці корпусів – це полегшить планування заміни картриджів.

Додаткова важлива інформація

• ширина : 36,8cm
