Trojitý vodní filtr trubkový fi 3/4" GW KORPUS OBAL + Náplně SADA

Trojitý trubkový filter na účinné zlepšenie kvality vody

Táto sada bola navrhnutá ako pohodlné a kompletné riešenie na filtráciu studenej vody a teplej úžitkovej vody. Trojstupňový systém čistenia pracuje v jednom kompaktnom telese, vďaka čomu je montáž jednoduchá a následná obsluha pohodlná.

Integrovaná konštrukcia spája tri 10" telesá a využíva štandardné filtračné vložky, čo uľahčuje neskorší servis aj pravidelné používanie. Filter pomáha obmedzovať prítomnosť piesku, kalu, usadenín, chlóru, nepríjemných chutí a zápachov, a zároveň podporuje zlepšenie komfortu každodenného používania vody.

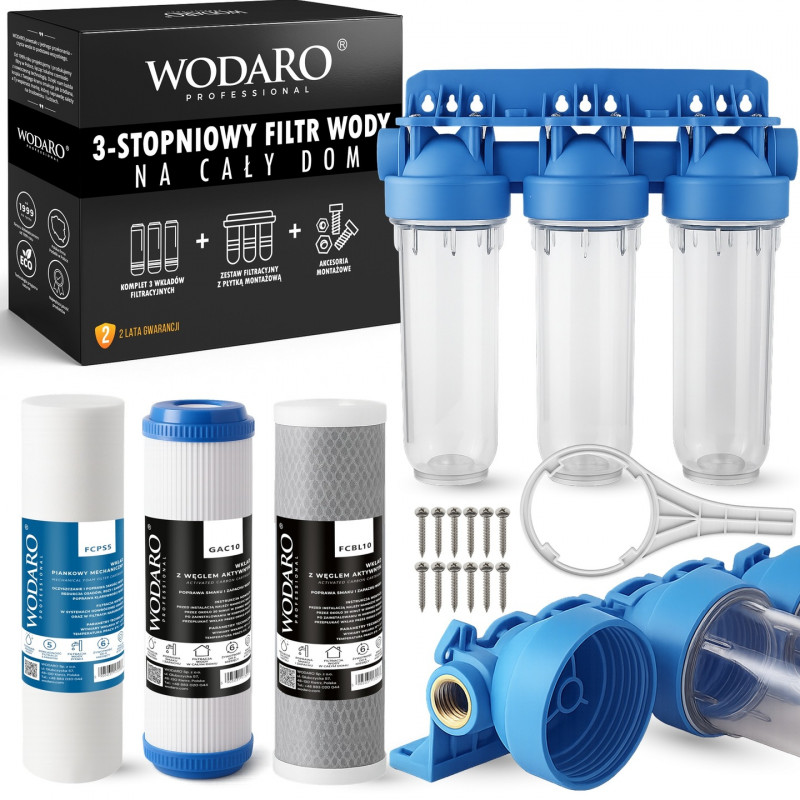

Obsah sady

• Integrované trojité teleso 10" Fi 3/4″ GW
• 3 ks filtračné vložky 10":
  • Penová vložka (sedimentačná) 5 µm
  • Vložka s aktívnym uhlím (granulát)
  • Uhlíkový blokový filter
• Kľúč na telesá – uľahčuje demontáž a výmenu vložiek
• Montážna doska + 12 ks skrutiek do hláv – stabilné upevnenie filtra

Hlavné výhody

• Kompletný, integrovaný modul – pripájate iba vstupný a výstupný závit 3/4″
• Tri stupne filtrácie v jednom bloku – penová 5 µm, granulát aktívneho uhlia, uhlíkový blok
• Okamžité zlepšenie vody – odstraňovanie piesku, hrdze, chlóru, pesticídov, ťažkých kovov, nepríjemných chutí a zápachov
• Mosadzné závity + dvojité tesnenie – zníženie rizika mikroúnikov a dobrá odolnosť voči korózii
• Minimálny pokles tlaku – plnoprietokové závity 3/4″ GW
• Rýchly servis – výmena vložky za menej ako 5 minút
• Kompaktná konštrukcia – jednoduchá montáž na stenu
• Prevádzkový rozsah 1–45 °C – vhodné pre studenú a teplú úžitkovú vodu

Tri stupne filtrácie – ako tento systém funguje

1. Penová vložka FCPS5 (sedimentačná)

• Funkcia: hĺbková filtrácia mechanických nečistôt – zachytáva piesok, kal, hrdzavé usadeniny a väčšie pevné častice.
• Kde: spravidla sa montuje ako prvý stupeň, pred uhlíkovými vložkami, aby chránila ďalšie stupne filtrácie.
• Výmena: každé 3–6 mesiacov*

2. Vložka s aktívnym uhlím (granulát) GAC10 WodaRO

• Funkcia: čírenie vody – redukcia chlóru, aróm a zápachov, organických usadenín.
• Kde: druhý stupeň – predčistí vodu, pričom ju zanechá čistú a chuťovo neutrálnu.
• Výmena: každé 3–6 mesiacov*

3. Uhlíková bloková vložka FCBL10 WodaRO

• Funkcia: adsorpcia chlóru, pesticídov a väčšiny organických zlúčenín, ťažkých kovov; výrazné zlepšenie chuti a zápachu vody.
• Kde: tretí stupeň – bloková vložka výborne odstraňuje chemické látky predtým, než voda prejde ďalej do systému.
• Výmena: každé 3–6 mesiacov*

Takéto usporiadanie filtračných vložiek spôsobuje, že systém filtrácie vody pracuje vrstvene: najskôr chráni ďalšie stupne pred mechanickými časticami, potom zlepšuje organoleptické parametre a nakoniec presnejšie redukuje vybrané nečistoty zodpovedné za nepríjemnú chuť a zápach.

Prevádzka a každodenné používanie

Trojnásobný trubkový filter bol pripravený s ohľadom na pohodlný servis a jednoduchú kontrolu stavu vložiek. Integrovaná konštrukcia uľahčuje montáž na stenu a štandard 10" zjednodušuje budúcu výmenu filtračných prvkov.

Systém nevyžaduje elektrické napájanie a funguje pasívne, pričom využíva tlak vo vodovodnej inštalácii. Vďaka tomu môže byť používaný ako samostatný filter na úžitkovú vodu alebo ako predstupeň pred pokročilejšími riešeniami, ako je reverzná osmóza.

Návod na obsluhu a montáž

1. Príprava pred montážou

1.1. Kontrola obsahu sady

• 3 × filtračné teleso s predspojenými hlavami (v jednom ráme)
• 1 × montážna doska
• 1 × montážny kľúč
• 6 × O-krúžky (tesnenia) v hlavách, predinštalované
• 3 × filtračné vložky
• 12 kusov skrutiek na pripevnenie dosky k hlavám

1.2. Náradie a ďalšie materiály (mimo sady)

• vŕtačka s vrtákom ø6 mm
• rozperné hmoždinky ø6 mm
• krížový skrutkovač (PH2)
• technická vazelína
• montážne vodné prípojky 3/4" GZ
• teflónová páska alebo teflónová niť na zabezpečenie závitov prípojok
• prípadne nastaviteľný alebo plochý kľúč na kovové prípojky

1.3. Príprava vložiek

1. Vyberte každú vložku z fóliového obalu.
2. Umiestnite vložky do čistej nádoby s vodou a ponorte ich na 30 min.
3. Po uplynutí času ich jemne vyberte a nechajte odtiecť prebytočnú vodu.

2. Výber a príprava miesta montáže

1. Vyberte lokalitu

   Za hlavným uzatváracím ventilom vody.

   V priestore s ľahkým prístupom na obsluhu a výmenu vložiek.

2. Zachovajte minimálne 10 cm voľného priestoru pod a nad rámom filtrov.
3. Zatvorte uzatvárací ventil prívodu vody a znížte tlak otvorením najbližšieho kohútika za filtrom.

3. Montáž montážnej dosky a rámu telies

1. Priložte montážnu dosku pod rám troch hláv a vyrovnajte ju.
2. Označte montážne otvory zodpovedajúce otvorom v doske.
3. Vyvŕtajte otvory, vložte rozperné hmoždinky.
4. Priskrutkujte dosku k stene pomocou hmoždiniek.
5. Zaveste rám telies na dosku tak, že zachytíte horný profil rámu.

4. Montáž vodných prípojok

1. Zvoľte spojky 3/4" GZ vhodné pre závity 3/4" GW v hlavách.
2. Obežte závity GZ teflónovou páskou (niekoľko závitov).
3. Priskrutkujte spojky GZ do závitov GW hláv:

   Strana označená šípkou IN – prívod vody z inštalácie.

   Strana označená OUT – výstup vody po filtrácii.

4. Dotiahnite spojky nastaviteľným kľúčom na pocit odporu.
5. Pripojte potrubia vodovodnej inštalácie k namontovaným spojkám a utesnite spoje.

5. Montáž filtračných vložiek

Pripomenutie: vložky by už mali byť namočené 30 min.

1. Odskrutkujte každé teleso.
2. Skontrolujte, či je O-krúžok na svojom mieste.
3. Na O-krúžok naneste vrstvu vazelíny.
4. Vložte vložky do telesa v poradí:

   Mechanická (penová)

   Vložka s granulovaným aktívnym uhlím

   Blok s aktívnym uhlím

5. Uistite sa, že každá vložka je osadená zvisle.
6. Zaskrutkujte teleso rukou alebo kľúčom na pocit mierneho odporu.

6. Spustenie a test tesnosti

1. Pomaly otvorte hlavný ventil privádzajúci vodu (1/4 otáčky).
2. Sledujte zostavu 2–3 min. Ak spozorujete úniky, jemne dotiahnite príslušné teleso alebo prípojku.
3. Po overení tesnosti otvorte ventil úplne.

7. Preplach a uvedenie do používania

1. Otvorte najbližší kohútik za filtrom a prepláchnite vložky 5–10 min.
2. Skontrolujte stabilitu montáže a tesnenia.
3. Zapíšte dátum montáže na etiketu telies – uľahčí to plánovanie výmeny vložiek.

Ďalšie dôležité informácie

• šírka : 36,8cm
