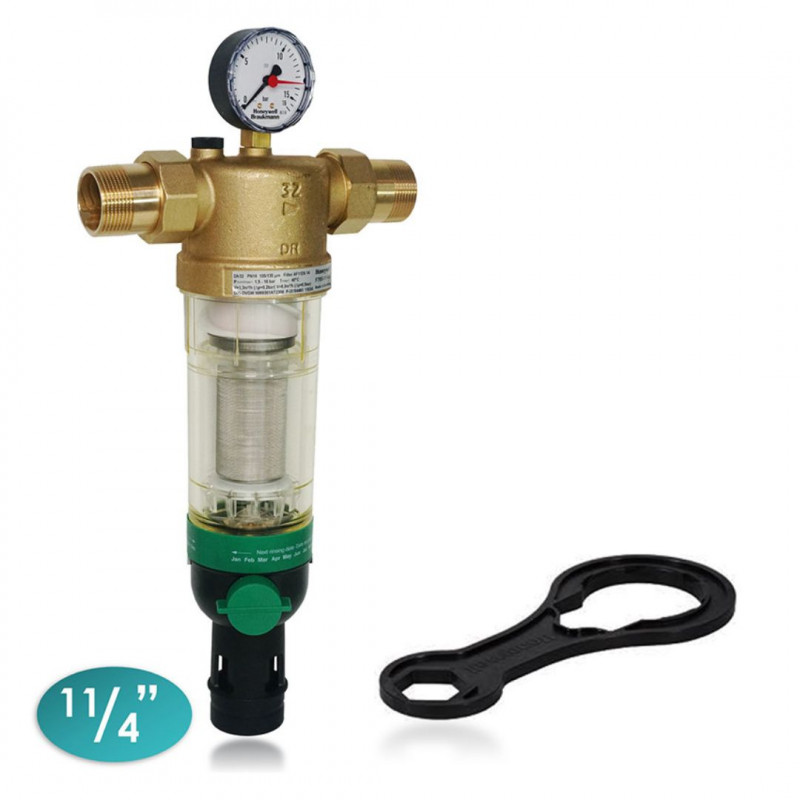

F76S-11/4AA Honeywell filtr s reverzním proplachem

Filtr se zpětným proplachem pro účinnou ochranu instalace

Model F76S-11/4AA byl navržen jako výkonný jemnosíťový filtr na vodu, který chrání armatury, ventily, zařízení a části instalace před mechanickými usazeninami. Zachycuje cizí částice přítomné ve vodě, včetně částeček rzi, zbytků konopí a písku, čímž omezuje riziko poruch a předčasného opotřebení prvků systému.

Velkou výhodou tohoto řešení je možnost provádět zpětný proplach bez přerušení přívodu přefiltrované vody. Díky tomu se filtr osvědčuje jak v domácích vodovodních instalacích, tak i v průmyslovém prostředí, kde má kontinuita provozu zásadní význam.

Všechny prvky zařízení splňují požadavky aktuálních norem DIN/DVGW. Konstrukce byla rovněž provedena v souladu s doporučeními KTW pro pitnou vodu.

Nejdůležitější výhody filtru Honeywell F76S-11/4AA

• Přefiltrovaná voda je dodávána i během zpětného proplachu.
• Patentovaný systém zpětného proplachu je rychlý a umožňuje vyčistit filtr s malým množstvím vody.
• Speciální nastavovací kroužek ukazuje, kdy je třeba provést další proplach.
• Filtr může spolupracovat s automatem pro zpětný proplach.
• Velká filtrační plocha podporuje účinný provoz zařízení.
• Průhledná filtrační nádoba z nárazuvzdorného syntetického materiálu umožňuje snadno kontrolovat stupeň znečištění vložky.
• Vyměnitelná filtrační vložka a nádoba usnadňují servis i další používání.
• Velmi jednoduchá obsluha usnadňuje každodenní používání.
• Provedení v souladu s doporučeními KTW pro pitnou vodu.

Princip činnosti

Filtr Honeywell F76S-11/4AA funguje na základě promyšlené konstrukce vložky a účinného mechanismu zpětného proplachu, který umožňuje důkladné vyčištění filtrační síťky bez demontáže zařízení.

• Filtrační vložka se skládá z horní a dolní části.
• V poloze ovladače „filtrace“ je horní filtrační vložka uzavřena tak, že voda prochází pouze dolní, hlavní vložkou zvenčí dovnitř.
• Po otevření kulového ventilu za účelem provedení zpětného proplachu se hlavní filtrační vložka posune dolů až do okamžiku, kdy se zastaví přívod vody z vnější strany. Současně se otevře průtok vody do horní části filtru.
• Pro velikosti připojení od 1/2" do 11/4" byla použita technologie proplachu metodou tzv. dvojité spirály, která umožňuje současný proplach filtrační síťky v horní i dolní části filtrační vložky.
• Voda používaná k čištění prochází přes síto, rotor a hlavní filtrační vložku zevnitř ven. To znamená, že je vložka důkladně vyčištěna po celé své ploše při plném vstupním tlaku.
• Filtr se po uzavření kulového ventilu automaticky vrátí do pracovní polohy.
• Vnitřní rotor vyplavuje nečistoty ulpívající na síťce přes vypouštěcí otvory.

Konstrukce a obsah

Konstrukce filtru byla navržena s ohledem na dlouhou životnost, snadnou obsluhu a pohodlný přístup k pracovním prvkům.

• Těleso s manometrem
• Závitová připojení
• Jemnosíťová filtrační vložka
• Průhledná filtrační nádoba
• Kulový ventil s krytem odtoku
• Očkový klíč pro nádobu filtru

Materiály provedení

Volba materiálů ovlivňuje odolnost proti korozi, provozní životnost a bezpečný provoz ve vodovodní instalaci.

• Těleso z mosazi odolné proti odzinkování
• Závitová připojení z mosazi
• Filtrační vložka z nerezové oceli
• Nádoba filtru z červené mosazi nebo z nárazuvzdorného průhledného syntetického materiálu
• Těsnění z nitrilového kaučuku (NBR)

Montáž a zásady instalace

Správná montáž filtru má přímý vliv na jeho účinnost, komfort obsluhy a snadnost následné údržby.

• Vodorovná instalace s filtrační nádobou směrem dolů – tato poloha zajišťuje optimální účinnost.
• Montáž uzavíracích ventilů na obou stranách vodoměru.
• Zajištění přístupu k zařízení tak, aby byl manometr dobře viditelný – u průhledné filtrační nádoby lze snadno určit stupeň znečištění filtrační síťky, což usnadňuje údržbu a kontrolu.
• Montáž přímo za vodoměrem v souladu s DIN 1988, část 2.

Provoz a každodenní používání

Model F76S-11/4AA byl navržen s ohledem na pohodlnou obsluhu. Průhledný kryt usnadňuje průběžné hodnocení stupně znečištění filtrační síťky a manometr podporuje kontrolu provozních parametrů. Speciální nastavovací kroužek pomáhá určit okamžik dalšího proplachu, což zpřehledňuje rutinní servisní činnosti.

Zpětný proplach umožňuje obnovit vložku bez přerušení dodávky přefiltrované vody do instalace. To je důležitá vlastnost v rozsáhlejších systémech, ve kterých vodní filtr představuje první stupeň ochrany zařízení. Takový prvek dobře doplňuje širší řešení používaná v instalacích pro přípravu užitkové vody, také tam, kde později pracuje osmotický filtr, filtr reverzní osmózy, reverzní osmóza nebo kompletní systém reverzní osmózy.

Další důležité informace

• Závitových připojení
• hodnota KVS: 22
