F76S-11/4AA Honeywell filter s spätným prúdením

Filter so spätným preplachom na účinnú ochranu inštalácie

Model F76S-11/4AA bol navrhnutý ako výkonný jemnosieťový filter na vodu, ktorý chráni armatúry, ventily, zariadenia a úseky inštalácie pred mechanickými usadeninami. Zachytáva cudzie telesá prítomné vo vode, vrátane čiastočiek hrdze, vlákien konope a piesku, čím znižuje riziko porúch a predčasného opotrebenia prvkov systému.

Veľkou výhodou tohto riešenia je možnosť vykonávať spätný preplach bez prerušenia prívodu prefiltrovanej vody. Vďaka tomu sa filter osvedčuje tak v domácich vodovodných inštaláciách, ako aj v priemyselnom prostredí, kde má kontinuita prevádzky zásadný význam.

Všetky prvky zariadenia spĺňajú požiadavky aktuálnych noriem DIN/DVGW. Konštrukcia bola tiež vyrobená v súlade s odporúčaniami KTW pre pitnú vodu.

Najdôležitejšie výhody filtra Honeywell F76S-11/4AA

• Prefiltrovaná voda sa dodáva aj počas spätného preplachu.
• Patentovaný systém spätného preplachu je rýchly a umožňuje vyčistiť filter malým množstvom vody.
• Špeciálny nastavovací krúžok ukazuje, kedy treba vykonať ďalší preplach.
• Filter môže spolupracovať s automatom na spätný preplach.
• Veľká filtračná plocha podporuje efektívnu prevádzku zariadenia.
• Priehľadné teleso filtra z nárazuvzdorného syntetického materiálu umožňuje jednoducho kontrolovať stupeň znečistenia vložky.
• Vymeniteľná filtračná vložka a teleso uľahčujú servis a ďalšiu prevádzku.
• Veľmi jednoduchá obsluha podporuje každodenné používanie.
• Vyhotovenie v súlade s odporúčaniami KTW pre pitnú vodu.

Princíp fungovania

Filter Honeywell F76S-11/4AA funguje na základe premyslenej konštrukcie vložky a účinného mechanizmu spätného preplachu, ktorý umožňuje dôkladné vyčistenie filtračnej sieťky bez demontáže zariadenia.

• Filtračná vložka sa skladá z hornej a dolnej časti.
• V polohe ovládača „filtrovanie“ je horná filtračná vložka uzavretá tak, že voda prechádza iba cez dolnú, hlavnú vložku zvonku dovnútra.
• Po otvorení guľového ventilu na vykonanie spätného preplachu sa hlavná filtračná vložka posúva nadol až do momentu, keď sa zastaví prívod vody z vonkajšej strany. Súčasne sa otvorí prietok vody do hornej časti filtra.
• Pre veľkosti pripojenia od 1/2" do 11/4" bola použitá technológia preplachu metódou tzv. dvojitej špirály, ktorá umožňuje súčasný preplach filtračnej sieťky v hornej aj dolnej časti filtračnej vložky.
• Voda používaná na čistenie prechádza cez sito, rotor a hlavnú filtračnú vložku zvnútra von. To znamená, že vložka je dôkladne vyčistená po celej svojej ploche pri plnom vstupnom tlaku.
• Filter sa po uzavretí guľového ventilu automaticky vráti do pracovnej polohy.
• Vnútorný rotor vyplachuje nečistoty priľnuté k sieťke cez vyhadzovacie otvory.

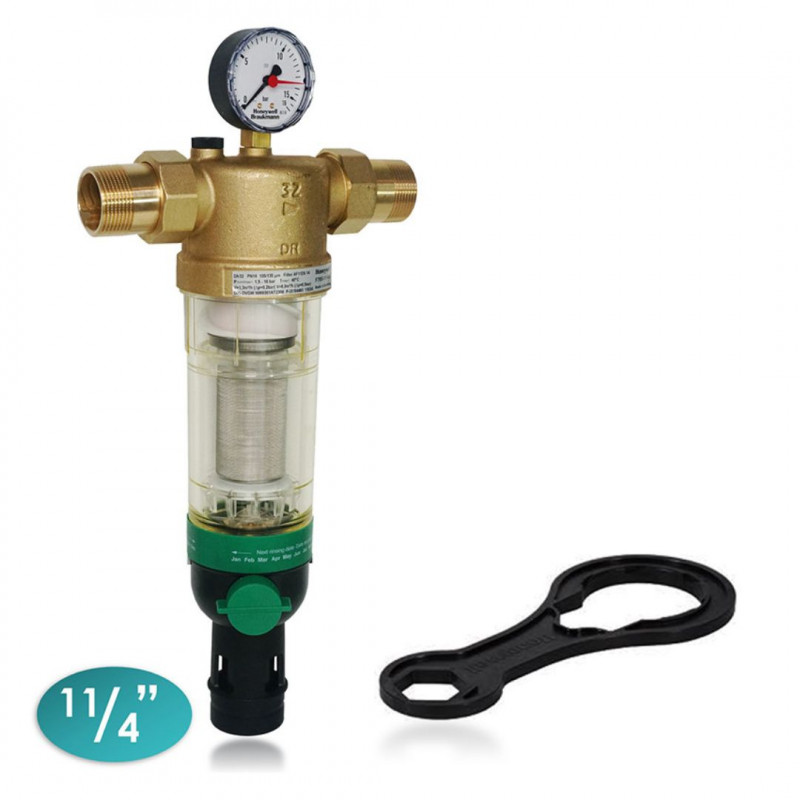

Konštrukcia a obsah

Konštrukcia filtra bola navrhnutá s dôrazom na odolnosť, jednoduchú obsluhu a pohodlný prístup k pracovným prvkom.

• Teleso s manometrom
• Závitové pripojenia
• Jemnosieťová filtračná vložka
• Priehľadné teleso filtra
• Guľový ventil s krytom výpustu
• Očkový kľúč na teleso filtra

Materiály vyhotovenia

Výber materiálov ovplyvňuje odolnosť proti korózii, prevádzkovú životnosť a bezpečnú prevádzku vo vodovodnej inštalácii.

• Teleso z mosadze odolnej proti odzinkovaniu
• Závitové pripojenia z mosadze
• Filtračná vložka z nehrdzavejúcej ocele
• Teleso filtra z červenej mosadze alebo z nárazuvzdorného, priehľadného syntetického materiálu
• Tesnenia z nitrilového kaučuku (NBR)

Montáž a zásady inštalácie

Správna montáž filtra má priamy vplyv na jeho účinnosť, pohodlie obsluhy a jednoduchosť následnej údržby.

• Horizontálna inštalácia s telesom filtra smerujúcim nadol – táto poloha zabezpečuje optimálnu účinnosť.
• Montáž uzatváracích ventilov na oboch stranách vodomeru.
• Zabezpečenie prístupu k zariadeniu tak, aby bol manometer dobre viditeľný – pri priehľadnom telese filtra možno ľahko určiť stupeň znečistenia filtračnej sieťky, čo uľahčuje údržbu a kontrolu.
• Montáž priamo za vodomerom v súlade s DIN 1988, časť 2.

Prevádzka a každodenné používanie

Model F76S-11/4AA bol navrhnutý s dôrazom na pohodlnú obsluhu. Priehľadný kryt uľahčuje priebežné hodnotenie stupňa znečistenia filtračnej sieťky a manometer podporuje kontrolu prevádzkových parametrov. Špeciálny nastavovací krúžok pomáha určiť čas ďalšieho preplachu, čo zefektívňuje rutinné servisné činnosti.

Spätný preplach umožňuje obnoviť vložku bez prerušenia dodávky prefiltrovanej vody do inštalácie. To je dôležitá vlastnosť v rozsiahlejších systémoch, v ktorých vodný filter predstavuje prvý stupeň ochrany zariadení. Takýto prvok dobre dopĺňa širšie riešenia používané v inštaláciách na prípravu úžitkovej vody, aj tam, kde neskôr pracuje osmotický filter, filter reverznej osmózy, reverzná osmóza alebo kompletný systém reverznej osmózy.

Ďalšie dôležité informácie

• Závitové pripojenia
• hodnota KVS: 22
