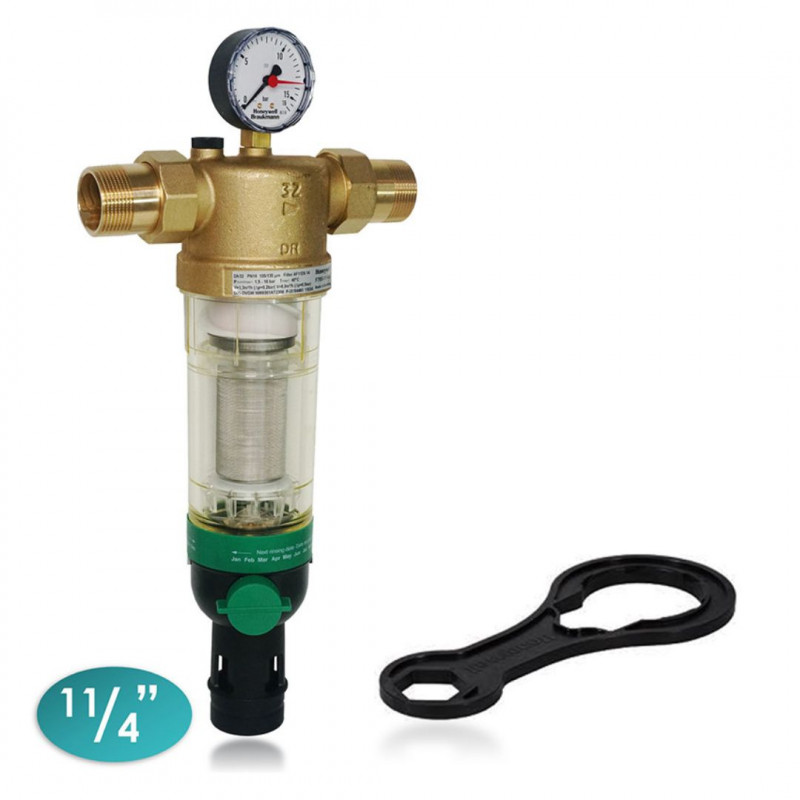

F76S-11/4AA Honeywell фільтр з зворотним промиванням

Фільтр зі зворотним промиванням для ефективного захисту системи

Модель F76S-11/4AA розроблена як продуктивний дрібносітчастий фільтр для води, який захищає арматуру, клапани, пристрої та ділянки системи від механічних відкладень. Він затримує сторонні частинки, присутні у воді, зокрема частинки іржі, волокна конопель і пісок, зменшуючи ризик аварій та передчасного зношування елементів системи.

Великою перевагою цього рішення є можливість виконувати зворотне промивання без перекриття подачі відфільтрованої води. Завдяки цьому фільтр добре підходить як для домашніх водопровідних систем, так і для промислового середовища, де безперервність роботи має істотне значення.

Усі елементи пристрою відповідають вимогам чинних стандартів DIN/DVGW. Конструкцію також виконано відповідно до рекомендацій KTW для питної води.

Найважливіші переваги фільтра Honeywell F76S-11/4AA

• Відфільтрована вода подається навіть під час зворотного промивання.
• Запатентована система зворотного промивання є швидкою та дає змогу очистити фільтр невеликою кількістю води.
• Спеціальне регулювальне кільце показує, коли слід виконати наступне промивання.
• Фільтр може працювати разом з автоматом для зворотного промивання.
• Велика площа фільтрації підтримує ефективну роботу пристрою.
• Прозорий корпус фільтра з ударостійкого синтетичного матеріалу дає змогу легко контролювати ступінь забруднення картриджа.
• Змінний фільтрувальний картридж і корпус полегшують сервісне обслуговування та подальшу експлуатацію.
• Дуже просте керування сприяє щоденному використанню.
• Виконання відповідає рекомендаціям KTW для питної води.

Принцип дії

Фільтр Honeywell F76S-11/4AA працює на основі продуманої конструкції картриджа та ефективного механізму зворотного промивання, який дає змогу ретельно очистити фільтрувальну сітку без демонтажу пристрою.

• Картридж фільтра складається з верхньої та нижньої частин.
• У положенні ручки «фільтрація» верхній фільтрувальний картридж закривається так, що вода проходить лише через нижній, основний картридж, ззовні всередину.
• Після відкриття кульового крана для виконання зворотного промивання основний фільтрувальний картридж зміщується вниз до моменту, коли подача води із зовнішнього боку припиняється. Одночасно відкривається потік води до верхньої частини фільтра.
• Для розміру приєднання від 1/2" до 11/4" застосовано технологію промивання методом так званої подвійної спіралі, що дає змогу одночасно промивати фільтрувальну сітку у верхній і нижній частинах фільтрувального картриджа.
• Вода, що використовується для очищення, проходить через сито, ротор і основний фільтрувальний картридж зсередини назовні. Це означає, що картридж ретельно очищується по всій своїй поверхні за повного вхідного тиску.
• Після закриття кульового крана фільтр автоматично повертається в робоче положення.
• Внутрішній ротор вимиває забруднення, що прилягають до сітки, через випускні отвори.

Конструкція і комплект постачання

Конструкція фільтра розроблена з урахуванням довговічності, простоти обслуговування та зручного доступу до робочих елементів.

• Корпус з манометром
• Різьбові приєднання
• Дрібносітчастий фільтрувальний картридж
• Прозорий корпус фільтра
• Кульовий кран із захистом зливу
• Накидний ключ для корпусу фільтра

Матеріали виготовлення

Вибір матеріалів впливає на корозійну стійкість, експлуатаційну довговічність і безпечну роботу у водопровідній системі.

• Корпус з латуні, стійкої до децинкування
• Різьбові приєднання з латуні
• Фільтрувальний картридж з нержавіючої сталі
• Корпус фільтра з червоної латуні або з ударостійкого прозорого синтетичного матеріалу
• Ущільнення з нітрильного каучуку (NBR)

Монтаж і правила встановлення

Правильне встановлення фільтра безпосередньо впливає на його ефективність, зручність обслуговування та простоту подальшого технічного догляду.

• Горизонтальне встановлення з корпусом фільтра, спрямованим вниз — таке положення забезпечує оптимальну ефективність.
• Встановлення запірних клапанів з обох боків лічильника води.
• Забезпечення доступу до пристрою так, щоб манометр був добре видимий — за наявності прозорого корпусу фільтра можна легко визначити ступінь забруднення фільтрувальної сітки, що полегшує обслуговування та контроль.
• Монтаж безпосередньо після лічильника води відповідно до DIN 1988, Частина 2.

Експлуатація та щоденне використання

Модель F76S-11/4AA розроблена з думкою про зручне обслуговування. Прозорий кожух полегшує поточну оцінку ступеня забруднення фільтрувальної сітки, а манометр допомагає контролювати робочі параметри. Спеціальне регулювальне кільце допомагає визначити момент наступного промивання, що впорядковує рутинні сервісні дії.

Зворотне промивання дає змогу оновити картридж без переривання подачі відфільтрованої води до системи. Це важлива особливість у більш розгалужених системах, у яких фільтр для води є першим етапом захисту обладнання. Такий елемент добре доповнює ширші рішення, що застосовуються в системах підготовки побутової води, також там, де пізніше працює осмотичний фільтр, фільтр зворотного осмосу, зворотний осмос або повна система зворотного осмосу.

Додаткова важлива інформація

• Різьбових приєднань
• значення KVS: 22
