F76S-11/2AA Honeywell filtr s reverzním proplachováním

Filtr na vodu s proplachovým čištěním zajišťuje nepřetržitý přísun filtrované vody i během procesu čištění filtrační mřížky. Filtr s jemnou sítí zadržuje cizí tělesa, jako jsou částice rzi, zbytky konopí, zrnka písku atd.

Všechny součásti zařízení splňují požadavky aktuálních norem DIN/DVGW. Používá se v domácích i průmyslových instalacích.

Průměr připojení:11/2"

Vlastnosti filtru:

• Filtrací voda je dodávána i během zpětného proplachování
• Patentovaný systém zpětného proplachování je rychlý a umožňuje vyčistit filtr s malým množstvím vody
• Speciální nastavovací kroužek ukazuje, kdy je třeba provést další proplach
• Filtr můžespolupracovat s automatickým zpětným proplachováním
• Velká filtrační plocha
• Průhledný kryt filtru z odolného syntetického materiálu umožňuje snadno kontrolovat úroveň znečištění vložky
• Vyměnitelná filtrační vložka a kryt
• Velmi jednoduché ovládání
• Provádění v souladu s doporučeními KTW pro pitnou vodu

Princip činnosti:

• Filtrační vložka se skládá z horní a dolní části.
• V poloze ovladače "filtrace" je horní filtrační vložka uzavřena tak, že voda prochází pouze dolní, hlavní vložkou zvenčí dovnitř.
• Po otevření kulového ventilu pro provedení zpětného proplachování je hlavní filtrační vložka posunutaku dolní části, až do okamžiku, kdy je zastaven přítok vody z vnější strany. Zároveň se otevírá průtok vody do horní části filtru.
• Voda používaná k čištění prochází sítem, rotorem a hlavním filtračním prvkem zevnitř ven. To znamená, že prvek je důkladně vyčištěn na celé své ploše při plném vstupním tlaku.
• Filtr se automaticky vrací do pracovní polohy po uzavření ventilu.kulového.
• Vnitřní rotor vyplachuje nečistoty přiléhající k síťce přes výpustné otvory.

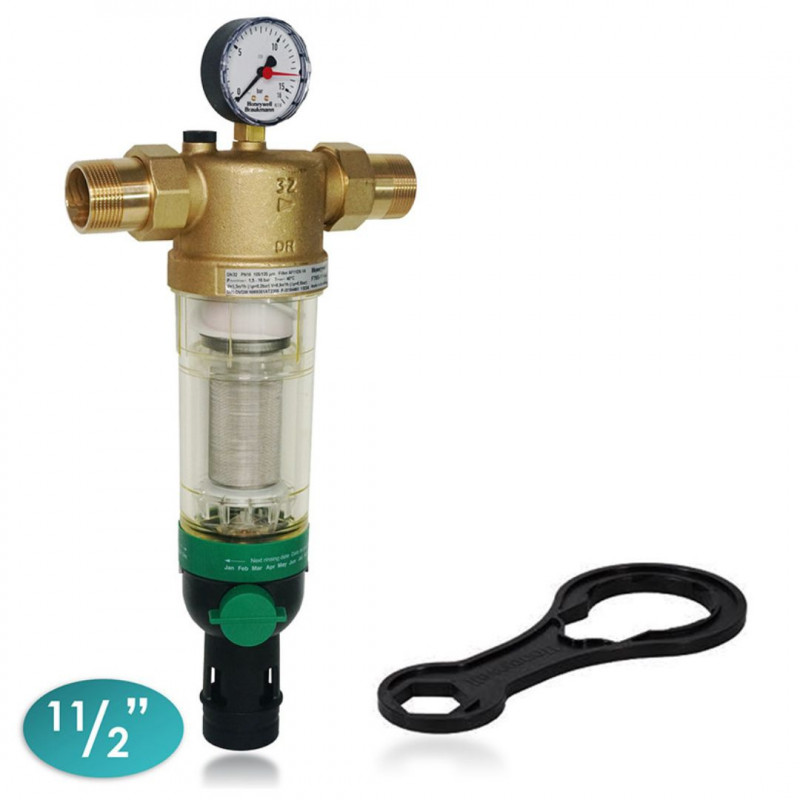

Konstrukce Filtru se skládá z:

• Krytu s manometrem
• Šroubových přípojek
• Filtrační vložky s jemnou sítí
• Průhledného krytu filtru
• Kuličkový ventil s ochranným krytem
• Očkový klíč pro kryt filtru

Materiály:

• Kryt z mosazi odolné proti zinkování
• Závitové přípojky z mosazi
• Filtrační vložka z nerezové oceli
• Kryt filtru z červené mosazi nebo z odolného proti nárazům, průhledného syntetického materiálu
• Těsnění z nitrilového kaučuku (NBR)

Pravidla instalace:

• Horizontální instalace s krytem filtru směřujícím dolů - tato poloha zajišťuje optimální účinnost
• Instalace uzavíracích ventilů na obou stranách vodoměru
• Zajištění přístupu k zařízení tak, aby byl manometr dobře viditelný - při průhledném krytu filtru lze snadno určit stupeň znečištění filtrační mřížky, což usnadňuje údržbu a kontrolu
• Montáž přímo za vodoměrem podle DIN 1988, část 2

Technické parametry :

• Výrobce: HONEYWELL
• Průměr připojení: 11/2"
• Zpětné proplachování: ANO
• Maximální pracovní tlak: 16 bar
• Minimální pracovní tlak: 1,5 bar
• Přesnost filtrace: 100 mikronů
• Pracovní teplota: 40°C
• Rychlost filtrace (výkon): 16,5 m3/h
• Rozměry (dél./š./v.): 60cm/15,8cm/20cm
• Montážní pozice: horizontální
• medium: voda
• manometr: ANO
• hodnota KVS: 22
