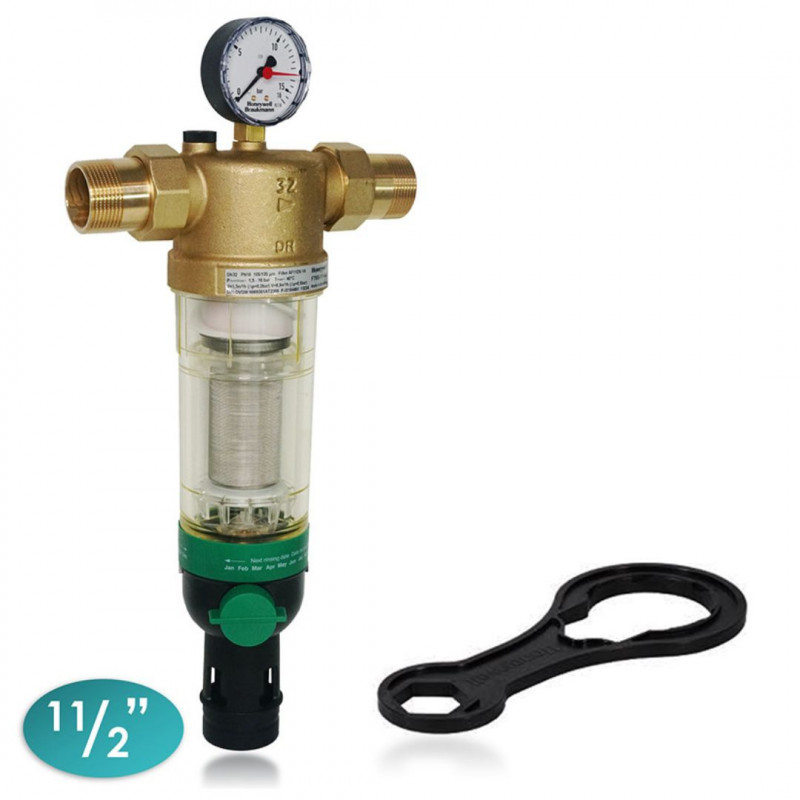

F76S-11/2AA Honeywell фільтр з зворотним промиванням

Механічний фільтр для води з безперервною фільтрацією під час очищення

Модель Honeywell F76S-11/2AA розроблена як дрібносітчастий фільтр із функцією зворотного промивання. Його найважливішою перевагою є можливість збереження безперервної подачі відфільтрованої води навіть під час очищення фільтрувальної сітки. Це рішення особливо цінується в установках, де важливі стабільна робота, ефективний захист арматури та зручне обслуговування.

Фільтр ефективно затримує сторонні тіла, присутні у воді, такі як частинки іржі, волокна коноплі чи піщинки. Завдяки цьому він допомагає знизити ризик пошкодження кінцевих пристроїв, арматури, клапанів та інших елементів установки. Усі елементи пристрою відповідають вимогам чинних норм DIN/DVGW, а виконання відповідає рекомендаціям KTW для питної води.

Діаметр підключення становить 11/2", тому фільтр добре підходить там, де потрібні висока продуктивність і надійна робота у більших водопровідних установках.

Найважливіші характеристики та переваги

• Відфільтрована вода подається навіть під час зворотного промивання.
• Запатентована система зворотного промивання є швидкою та дає змогу очистити фільтр невеликою кількістю води.
• Спеціальне настроювальне кільце показує, коли слід виконати наступне промивання.
• Фільтр може працювати з автоматом для зворотного промивання.
• Велика площа фільтрації сприяє високій ефективності роботи.
• Прозорий корпус фільтра з ударостійкого синтетичного матеріалу дає змогу просто контролювати ступінь забруднення картриджа.
• Змінний фільтрувальний картридж і корпус полегшують експлуатацію та сервіс.
• Дуже просте керування сприяє зручному щоденному використанню.
• Виконання відповідає рекомендаціям KTW для питної води.

Застосування

Honeywell F76S-11/2AA застосовується як у побутових, так і в промислових установках. Як попередній фільтр він допомагає захищати установку від механічних забруднень і є важливим елементом системи очищення води. Може працювати як незалежний фільтр для води або як частина більшої системи фільтрації води, що працює разом із додатковими технологіями очищення.

На практиці такий механічний фільтр часто встановлюють перед більш просунутими рішеннями, такими як осмотичний фільтр, фільтр зворотного осмосу, система зворотного осмосу чи зворотний осмос, щоб обмежити надходження твердих часток до наступних ступенів фільтрації та захистити точніший фільтрувальний картридж.

Принцип дії

Конструкцію роботи фільтра розроблено так, щоб поєднати ефективну фільтрацію зі швидким і результативним очищенням картриджа без необхідності переривати подачу відфільтрованої води.

• Картридж фільтра складається з верхньої та нижньої частин.
• У положенні ручки «фільтрація» верхній фільтрувальний картридж закривається так, що вода проходить лише через нижній, основний картридж іззовні всередину.
• Після відкриття кульового крана для виконання зворотного промивання основний фільтрувальний картридж зміщується вниз до моменту, коли подача води із зовнішнього боку припиняється. Одночасно відкривається потік води до верхньої частини фільтра.
• Вода, що використовується для очищення, проходить через сито, ротор і основний фільтрувальний картридж зсередини назовні. Це означає, що картридж ретельно очищується по всій своїй поверхні при повному вхідному тиску.
• Фільтр автоматично повертається в робоче положення після закриття кульового крана.
• Внутрішній ротор змиває забруднення, що прилягають до сітки, через випускні отвори.

Конструкція пристрою

Фільтр складається з точно підібраних елементів, які відповідають за ефективну фільтрацію, контроль робочих параметрів і зручне сервісне обслуговування.

• Корпус із манометром
• Різьбові з'єднання
• Дрібносітчастий фільтрувальний картридж
• Прозорий корпус фільтра
• Кульовий кран із захисною накладкою зливу
• Накидний ключ для корпусу фільтра

Матеріали виготовлення

Використані матеріали підібрано з урахуванням довговічності, стійкості до робочих умов і безпеки використання у водопровідних установках.

• Корпус із латуні, стійкої до знезацинкування
• Різьбові з'єднання з латуні
• Фільтрувальний картридж із нержавіючої сталі
• Корпус фільтра з червоної латуні або з ударостійкого прозорого синтетичного матеріалу
• Ущільнення з нітрильного каучуку (NBR)

Правила встановлення

Правильний монтаж безпосередньо впливає на ефективність фільтрації, легкість контролю забруднення та зручність подальшої експлуатації.

• Горизонтальне встановлення з корпусом фільтра, спрямованим вниз — таке положення забезпечує оптимальну ефективність.
• Встановлення запірних клапанів з обох боків лічильника води.
• Забезпечення доступу до пристрою так, щоб манометр був добре видимий — при прозорому корпусі фільтра можна легко визначити ступінь забруднення фільтрувальної сітки, що полегшує обслуговування та контроль.
• Монтаж безпосередньо після лічильника води відповідно до DIN 1988, Частина 2.

Експлуатація та обслуговування

Керування моделлю F76S-11/2AA спроєктовано так, щоб воно було максимально простим і швидким. Користувач може контролювати стан роботи фільтра завдяки прозорому корпусу та манометру. Додатковою зручністю є спеціальне настроювальне кільце, що нагадує про наступне промивання.

Зворотне промивання дає змогу очистити картридж без демонтажу пристрою з установки. Це рішення заощаджує час, скорочує сервісні перерви та зменшує витрату води, потрібної для очищення. За потреби фільтр може працювати з автоматом для зворотного промивання, що додатково полегшує регулярну експлуатацію.

Додаткова важлива інформація

• Різьбових з'єднань
• Дрібносітчастого фільтрувального картриджа
• значення KVS: 22
