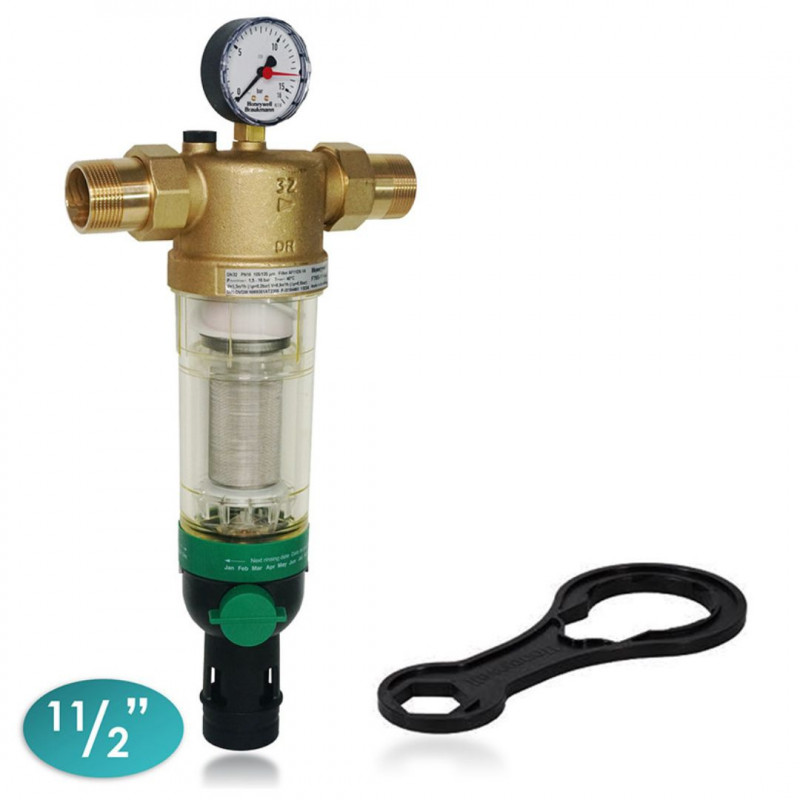

F76S-11/2AA Honeywell filter s spätným prúdením

Mechanický filter na vodu s nepretržitou filtráciou počas čistenia

Model Honeywell F76S-11/2AA bol navrhnutý ako jemnosieťový filter s funkciou spätného preplachu. Jeho najdôležitejšou výhodou je možnosť zachovania nepretržitého prívodu prefiltrovanej vody aj počas čistenia filtračnej sieťky. Toto riešenie je obzvlášť cenené v inštaláciách, kde je dôležitá stabilná prevádzka, účinná ochrana armatúr a pohodlná údržba.

Filter účinne zachytáva cudzie telesá prítomné vo vode, ako sú čiastočky hrdze, vlákna konope či zrnká piesku. Vďaka tomu pomáha obmedziť riziko poškodenia koncových zariadení, armatúr, ventilov a ďalších prvkov inštalácie. Všetky prvky zariadenia spĺňajú požiadavky aktuálnych noriem DIN/DVGW a vyhotovenie je v súlade s odporúčaniami KTW pre pitnú vodu.

Priemer pripojenia je 11/2", preto sa filter osvedčí tam, kde je potrebný vysoký výkon a spoľahlivá prevádzka vo väčších vodných inštaláciách.

Najdôležitejšie vlastnosti a výhody

• Prefiltrovaná voda je dodávaná aj počas spätného preplachu.
• Patentovaný systém spätného preplachu je rýchly a umožňuje vyčistiť filter malým množstvom vody.
• Špeciálny nastavovací krúžok ukazuje, kedy treba vykonať ďalší preplach.
• Filter môže spolupracovať s automatikou spätného preplachu.
• Veľká filtračná plocha podporuje vysokú účinnosť prevádzky.
• Priehľadná nádoba filtra z nárazuvzdorného syntetického materiálu umožňuje jednoducho kontrolovať stupeň znečistenia vložky.
• Vymeniteľná filtračná vložka a nádoba uľahčujú prevádzku aj servis.
• Veľmi jednoduché ovládanie podporuje pohodlné každodenné používanie.
• Vyhotovenie v súlade s odporúčaniami KTW pre pitnú vodu.

Použitie

Honeywell F76S-11/2AA nachádza uplatnenie v domácich aj priemyselných inštaláciách. Ako predfilter podporuje ochranu inštalácie pred mechanickými nečistotami a predstavuje dôležitý prvok systému úpravy vody. Môže pracovať ako samostatný filter na vodu alebo ako súčasť väčšieho systému filtrácie vody, spolupracujúceho s ďalšími technológiami úpravy.

V praxi sa takýto mechanický filter často montuje pred pokročilejšie riešenia, ako sú osmotický filter, filter reverznej osmózy, systém reverznej osmózy či reverzná osmóza, aby sa obmedzil prívod pevných častíc do ďalších stupňov filtrácie a chránila sa presnejšia filtračná vložka.

Princíp fungovania

Konštrukcia fungovania filtra bola navrhnutá tak, aby spájala účinnú filtráciu s rýchlym a efektívnym čistením vložky bez potreby prerušenia dodávky prefiltrovanej vody.

• Vložka filtra sa skladá z hornej a dolnej časti.
• V polohe ovládača „filtrácia“ je horná filtračná vložka uzavretá tak, že voda prechádza len cez dolnú, hlavnú vložku zvonka dovnútra.
• Po otvorení guľového ventilu na vykonanie spätného preplachu sa hlavná filtračná vložka posunie smerom nadol až do momentu, keď sa zastaví prívod vody z vonkajšej strany. Súčasne sa otvorí prietok vody do hornej časti filtra.
• Voda používaná na čistenie prechádza cez sito, rotor a hlavnú filtračnú vložku zvnútra smerom von. To znamená, že vložka je dôkladne čistená po celom svojom povrchu pri plnom vstupnom tlaku.
• Filter sa po zatvorení guľového ventilu automaticky vráti do pracovnej polohy.
• Vnútorný rotor vyplavuje nečistoty priľnuté k sieťke cez výstupné otvory.

Konštrukcia zariadenia

Filter sa skladá z precízne zvolených prvkov, ktoré zodpovedajú za účinnú filtráciu, kontrolu prevádzkových parametrov a pohodlnú servisnú obsluhu.

• Nádoba s manometrom
• Závitové pripojenia
• Jemnosieťová filtračná vložka
• Priehľadná nádoba filtra
• Guľový ventil s krytom výpustu
• Očkový kľúč na nádobu filtra

Materiály vyhotovenia

Použité materiály boli zvolené s ohľadom na trvácnosť, odolnosť voči prevádzkovým podmienkam a bezpečnosť používania vo vodných inštaláciách.

• Nádoba z mosadze odolnej proti odzinkovaniu
• Závitové pripojenia z mosadze
• Filtračná vložka z nehrdzavejúcej ocele
• Nádoba filtra z červenej mosadze alebo z nárazuvzdorného, priehľadného syntetického materiálu
• Tesnenia z nitrilového kaučuku (NBR)

Zásady inštalácie

Správna montáž má priamy vplyv na účinnosť filtrácie, jednoduchosť kontroly znečistenia a pohodlie následnej prevádzky.

• Horizontálna inštalácia s nádobou filtra smerujúcou nadol – takáto poloha zabezpečuje optimálnu účinnosť.
• Montáž uzatváracích ventilov na oboch stranách vodomera.
• Zabezpečenie prístupu k zariadeniu tak, aby bol manometer dobre viditeľný – pri priehľadnej nádobe filtra možno ľahko určiť stupeň znečistenia filtračnej sieťky, čo uľahčuje údržbu a kontrolu.
• Montáž priamo za vodomerom v súlade s DIN 1988, časť 2.

Prevádzka a údržba

Obsluha modelu F76S-11/2AA bola navrhnutá tak, aby bola čo najjednoduchšia a najrýchlejšia. Používateľ môže kontrolovať stav prevádzky filtra vďaka priehľadnej nádobe a manometru. Ďalším praktickým prvkom je špeciálny nastavovací krúžok pripomínajúci ďalší preplach.

Spätný preplach umožňuje vyčistiť vložku bez demontáže zariadenia z inštalácie. Toto riešenie šetrí čas, obmedzuje servisné prestoje a znižuje spotrebu vody potrebnej na čistenie. V prípade potreby môže filter spolupracovať s automatikou spätného preplachu, čo ešte viac uľahčuje pravidelnú prevádzku.

Ďalšie dôležité informácie

• Závitových pripojení
• Jemnosieťovej filtračnej vložky
• hodnota KVS: 22
