Trojitý vodní filtr trubkový průměr 1/2" GW KORPUS OBAL + Náplně SADA

Kompletní sada pro 3stupňovou filtraci vody

Tento trojitý potrubní filtr byl připraven jako hotová sada k montáži pro účinnou předfiltraci. Spojuje tři stupně čištění v jednom modulu, díky čemuž je instalace přehledná, snadno servisovatelná a jednoduše upevnitelná na stěnu.

Integrovaná konstrukce zjednodušuje připojení celého systému — stačí provést připojení vstupu a výstupu ve standardu 1/2" GW. Toto řešení se hodí všude tam, kde je důležité zlepšení kvality užitkové vody bez nutnosti elektrického napájení.

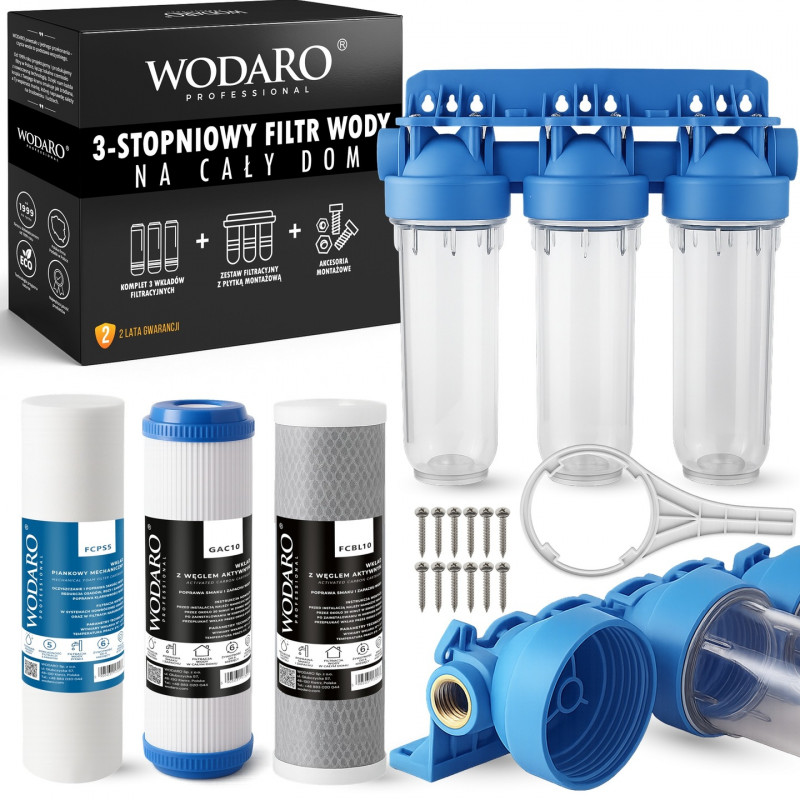

Obsah sady

• Integrované trojité korpusové pouzdro 10" fi 1/2" GW

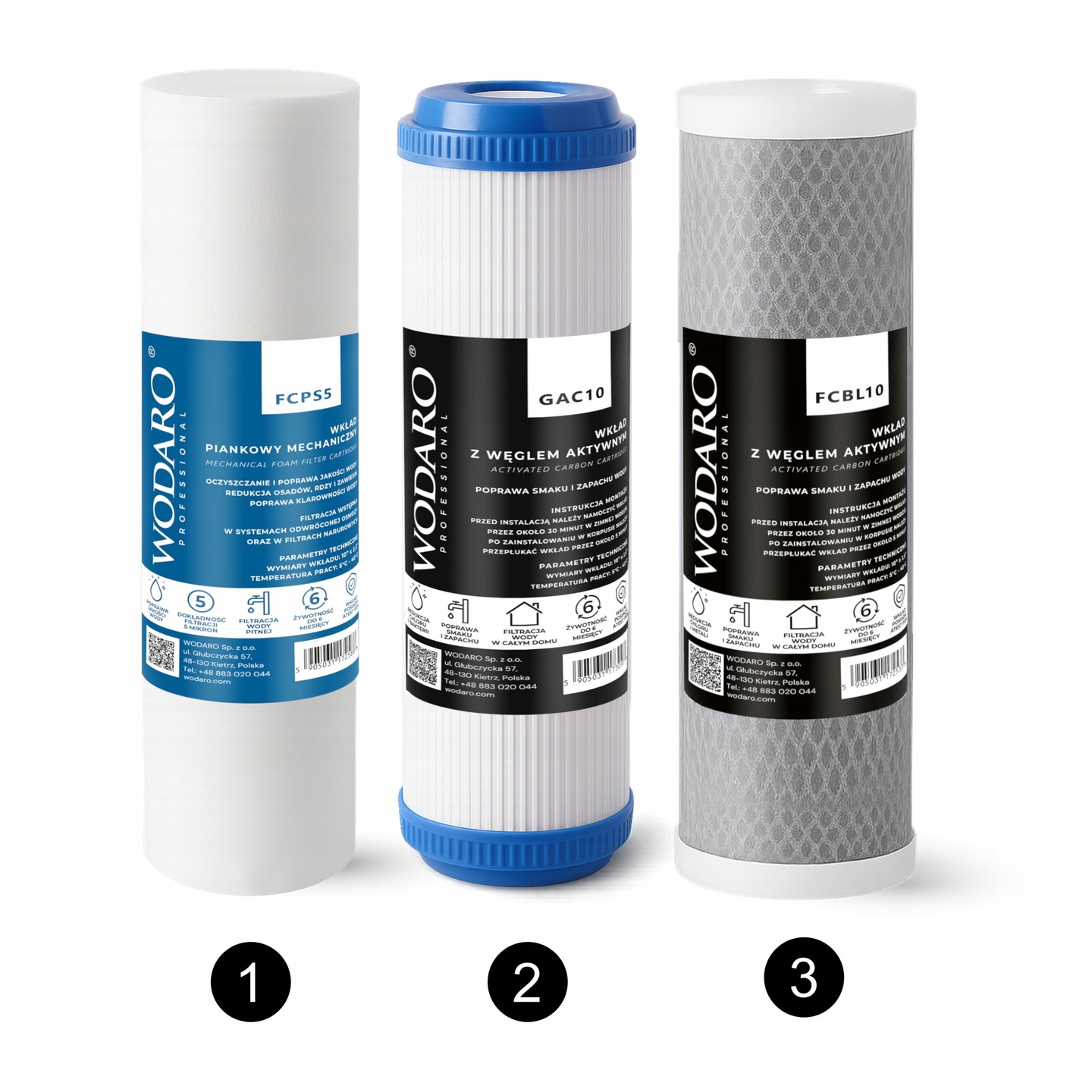

• 3 ks filtrační vložky 10":
  • pěnová vložka (sedimentační) 5 µm,
  • vložka s aktivním uhlím (granulát),
  • uhlíková bloková vložka.
• Klíč na korpusy – usnadňuje demontáž a výměnu vložek
• Montážní deska + 12 ks vrutů do hlav – stabilní upevnění filtru

Nejdůležitější výhody

• Kompletní, integrovaný modul – připojujete pouze vstupní a výstupní závit 1/2"
• Tři stupně filtrace v jednom bloku – pěnová 5 µm, granulát aktivního uhlí, uhlíkový blok
• Okamžité zlepšení vody – odstraňování písku, rzi, chloru, pesticidů, těžkých kovů, nepříjemných chutí a zápachů

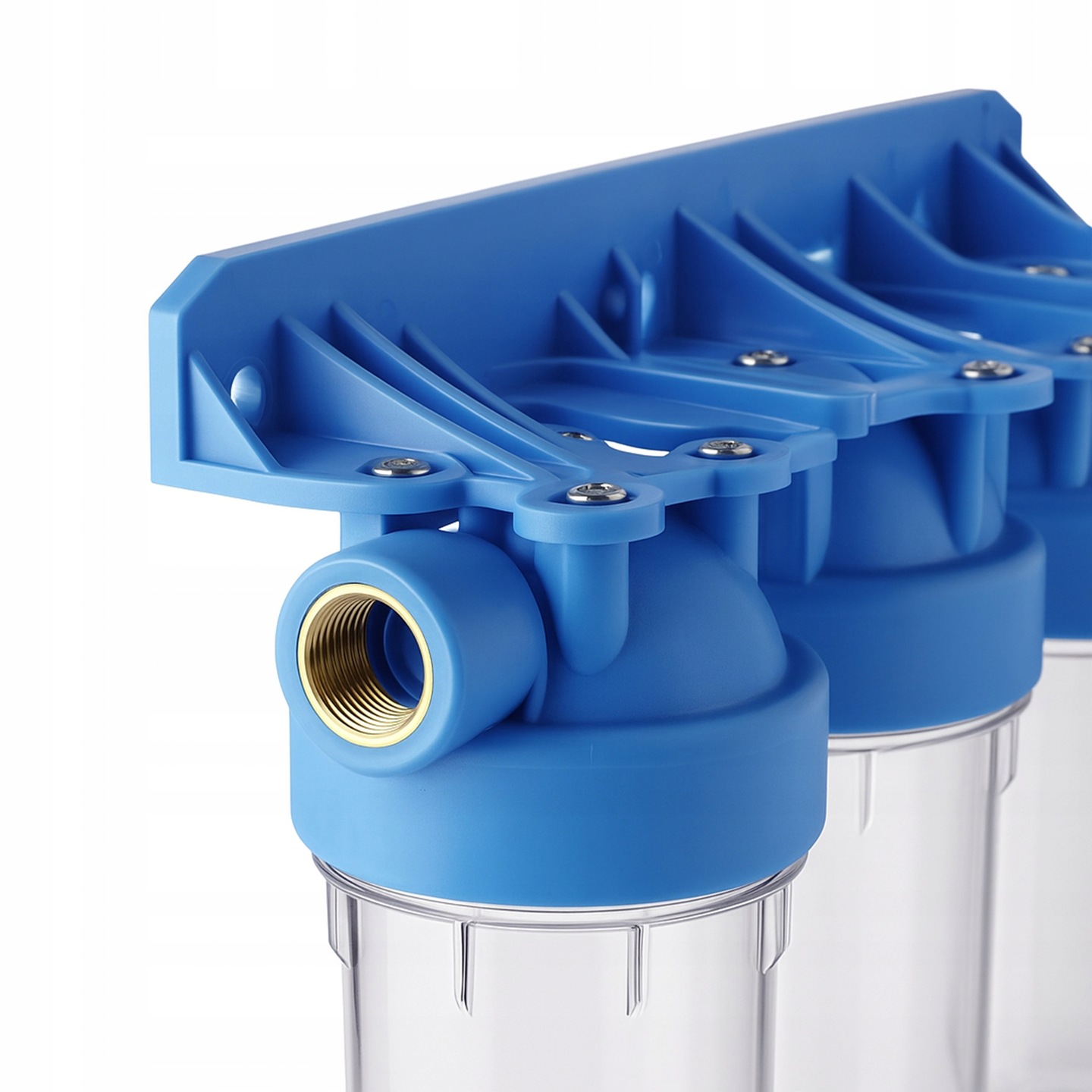

• Mosazné závity + dvojité těsnění – snížení rizika mikronetěsností a dobrá odolnost proti korozi
• Minimální pokles tlaku – průchozí závity 1/2" GW
• Rychlý servis – výměna vložky za méně než 5 minut
• Kompaktní konstrukce – snadná montáž na stěnu
• Rozsah provozu 1–45 °C – pro studenou a vlažnou užitkovou vodu

Toto řešení může pracovat samostatně jako předfiltrace nebo jako součást většího systému filtrace vody. V praxi se taková sestava často používá před přesnějšími technologiemi, jako je filtr reverzní osmózy nebo systém reverzní osmózy, aby chránila další stupně úpravy.

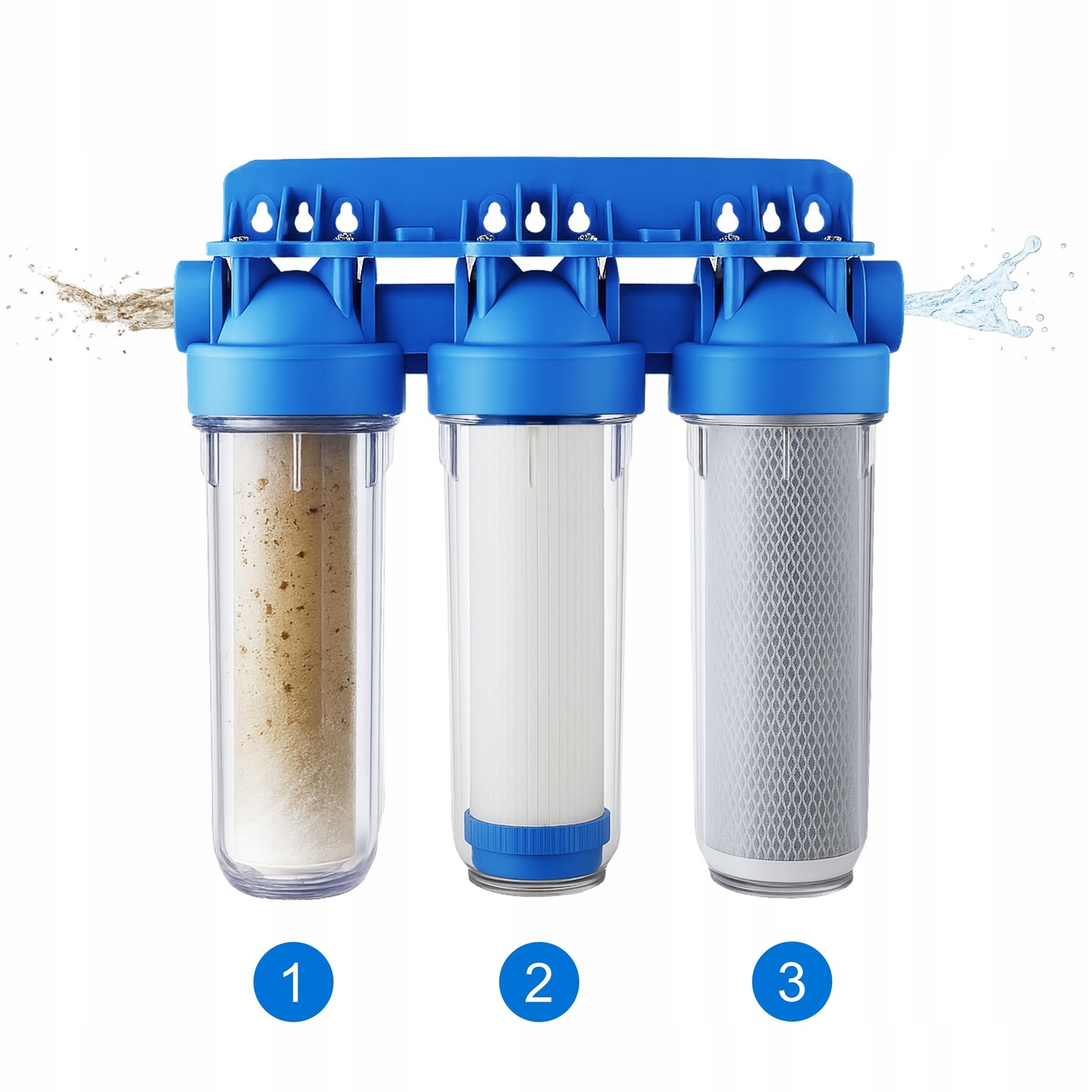

Jak funguje 3stupňová filtrace

1. Pěnová vložka FCPS5 (sedimentační)

• Funkce: hluboká filtrace mechanických nečistot – zachycuje písek, kal, rezavé usazeniny a větší pevné částice.
• Kde: zpravidla se montuje jako první stupeň, před uhlíkové vložky, aby chránila další stupně filtrace.
• Výměna: každých 3–6 měsíců*

2. Vložka s aktivním uhlím (granulát) GAC10 WodaRO

• Funkce: čištění vody – redukce chloru, aromat a zápachů, organických usazenin.
• Kde: druhý stupeň – předběžně čistí vodu a ponechává ji čistou a chuťově neutrální.
• Výměna: každých 3–6 měsíců*

3. Uhlíková bloková vložka FCBL10 WodaRO

• Funkce: adsorpce chloru, pesticidů a většiny organických sloučenin, těžkých kovů; výrazné zlepšení chuti a zápachu vody.
• Kde: třetí stupeň – bloková vložka výborně odstraňuje chemické látky, než voda vstoupí do dalšího okruhu.
• Výměna: každých 3–6 měsíců*

K čemu je tato sada vhodná

Trojitý potrubní filtr je určen pro předběžnou filtraci studené a vlažné užitkové vody. Pomáhá omezit mechanické usazeniny a zlepšit organoleptické parametry vody, tedy její chuť a zápach. Může být použit jako samostatný systém zlepšení kvality vody nebo jako příprava vody před dalším čištěním.

Díky použití standardních vložek 10" poskytuje sada velkou servisní flexibilitu a možnost pozdější volby jiných filtračních vložek podle potřeb instalace.

Návod k obsluze a montáži

1. Příprava před montáží

1.1. Kontrola obsahu sady

• 3 × filtrační korpus s předem spojenými hlavami (v jednom rámu)
• 1 × montážní deska
• 1 × montážní klíč
• 6 × O-kroužky (těsnění) v hlavách, předem nainstalované
• 3 × filtrační vložky
• 12 ks vrutů pro připevnění desky k hlavám

1.2. Nářadí a doplňkové materiály (mimo sadu)

• vrtačka s vrtákem ø6 mm
• hmoždinky ø6 mm
• křížový šroubovák (PH2)
• technická vazelína
• montážní vodovodní přípojky 1/2" GZ
• teflonová páska nebo teflonová nit pro zajištění závitů přípojek
• případně nastavitelný nebo plochý klíč pro kovové přípojky

1.3. Příprava vložek

1. Vyjměte každou vložku z fóliového obalu.
2. Umístěte vložky do čisté nádoby s vodou a ponořte na 30 min.
3. Poté je opatrně vyjměte a nechte odkapat přebytečnou vodu.

2. Výběr a příprava místa montáže

1. Zvolte umístění

   Za hlavním uzavíracím ventilem vody.

   V prostoru s snadným přístupem pro obsluhu a výměnu vložek.

2. Dodržte minimálně 10 cm volného prostoru pod a nad rámem filtrů.
3. Uzavřete uzavírací ventil přívodu vody a odpusťte tlak otevřením nejbližšího kohoutku za filtrem.

3. Montáž montážní desky a rámu korpusů

1. Přiložte montážní desku pod rám tří hlav, vyrovnejte ji.
2. Označte montážní otvory odpovídající otvorům v desce.
3. Vyvrtejte otvory, vložte hmoždinky.
4. Přišroubujte desku ke stěně pomocí hmoždinek.
5. Zavěste rám korpusů na desku tak, že zachytíte horní profil rámu.

4. Montáž vodních přípojek

1. Zvolte spojky 1/2" GZ odpovídající závitům 1/2" GW v hlavách.
2. Omotejte závity GZ teflonovou páskou (několik desítek otoček).
3. Přišroubujte spojky GZ do závitů GW hlav:

   Strana označená šipkou IN – přívod vody z instalace.

   Strana označená OUT – výstup vody po filtraci.

4. Dotáhněte spojky nastavitelným klíčem s citem na odpor.
5. Připojte potrubí vodní instalace k namontovaným spojkám a utěsněte spoje.

5. Montáž filtračních vložek

Připomenutí: vložky by již měly být namočené po dobu 30 min.

1. Odšroubujte každý korpus.
2. Zkontrolujte, zda je O-kroužek na místě.
3. Naneste vrstvu vazelíny na O-kroužek.
4. Vložte vložky do korpusu v tomto pořadí:

   Mechanická (pěnová)

   Vložka s granulovaným aktivním uhlím

   Blok s aktivním uhlím

5. Ujistěte se, že je každá vložka usazena svisle.
6. Zašroubujte korpus: ručně nebo klíčem do pocitu lehkého odporu.

6. Uvedení do provozu a test těsnosti

1. Pomalým otevřením hlavního ventilu přivádějícího vodu (o 1/4 otáčky).
2. Sledujte sestavu po dobu 2–3 min. Pokud zaznamenáte úniky, mírně dotáhněte příslušný korpus nebo přípojku.
3. Po ověření těsnosti otevřete ventil zcela.

7. Propláchnutí a předání do užívání

1. Otevřete nejbližší kohoutek za filtrem a propláchněte vložky po dobu 5–10 min.
2. Zkontrolujte stabilitu montáže a těsnění.
3. Zapište datum montáže na štítek korpusů – usnadní to plánování výměny vložek.

Provoz a servis

Systém funguje bez elektrického napájení a využívá tlak v rozvodné vodovodní instalaci. Pravidelná výměna vložek má zásadní význam pro udržení účinnosti filtrace, správného průtoku a stabilní kvality vody.

Vložky je třeba měnit každých 3–6 měsíců, avšak při vyšším znečištění vody, vyšší teplotě nebo jiných náročnějších podmínkách se tento interval může zkrátit. Výhodou sady je rychlý servisní přístup a kompatibilita s oblíbeným standardem 10".

Další důležité informace

• šířka : 36,8 cm
