Трійний фільтр для води трубний фі 1/2" ГВ КОРПУС ОБОЛОНКА + Картриджі НАБІР

Повний комплект для 3-ступеневої фільтрації води

Цей потрійний трубний фільтр підготовлено як готовий до монтажу комплект для ефективної попередньої фільтрації. Він поєднує три етапи очищення в одному модулі, завдяки чому установка є впорядкованою, зручною в обслуговуванні та легкою для кріплення на стіні.

Інтегрована конструкція спрощує підключення всієї системи — достатньо виконати підключення входу та виходу у стандарті 1/2" GW. Це рішення підходить усюди, де важливе покращення якості господарської води без потреби використання електроживлення.

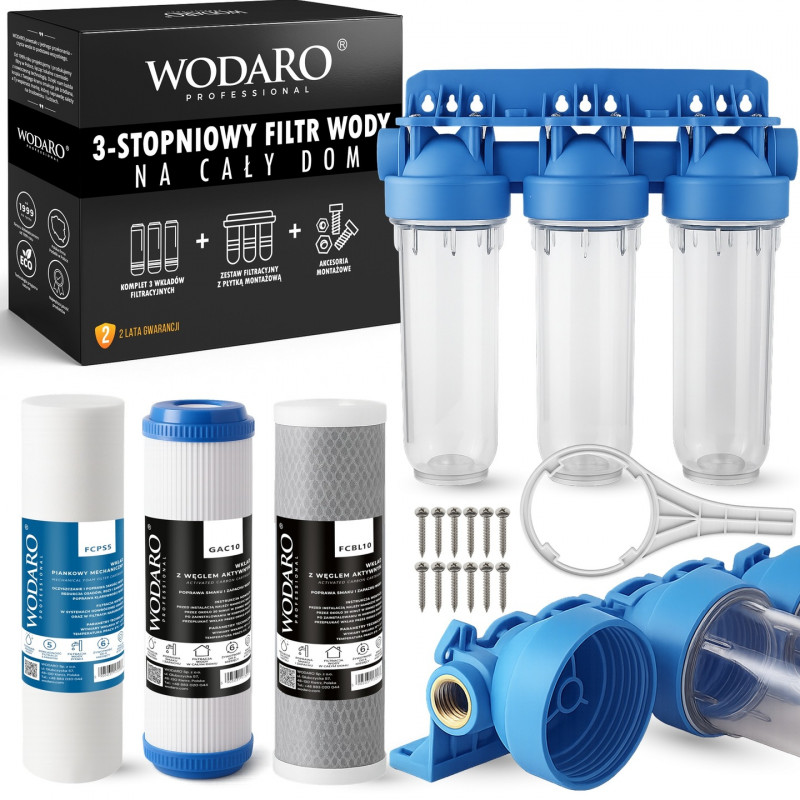

Комплектація набору

• Інтегрований потрійний корпус 10" fi 1/2" GW
• 3 шт. фільтрувальні картриджі 10":
  • пінний (седиементаційний) картридж 5 µm,
  • картридж із активованим вугіллям (гранулят),
  • вугільний блоковий картридж.
• Ключ для корпусів – полегшує демонтаж і заміну картриджів
• Монтажна пластина + 12 шт. гвинтів до головок – стабільне кріплення фільтра

Найважливіші переваги

• Повний, інтегрований модуль – під’єднуєте лише вхідну та вихідну різьбу 1/2"
• Три етапи фільтрації в одному блоці – пінний 5 µm, гранульоване активоване вугілля, вугільний блок
• Миттєве покращення води – видалення піску, іржі, хлору, пестицидів, важких металів, неприємних смаків і запахів
• Латунні різьби + подвійне ущільнення – зменшення ризику мікропротікань і добра стійкість до корозії
• Мінімальне падіння тиску – повнопрохідні різьби 1/2" GW
• Швидке обслуговування – заміна картриджа менш ніж за 5 хвилин
• Компактна конструкція – легкий монтаж на стіні
• Діапазон роботи 1–45 °C – для холодної та теплої господарської води

Це рішення може працювати самостійно як попередня фільтрація або як частина більшої системи фільтрації води. На практиці таку систему часто використовують перед точнішими технологіями, такими як фільтр зворотного осмосу або система зворотного осмосу, щоб захистити наступні етапи очищення.

Як працює 3-ступенева фільтрація

1. Пінний картридж FCPS5 (седиементаційний)

• Дія: глибока фільтрація механічних домішок – затримує пісок, мул, іржаві осади та більші тверді частинки.
• Де: зазвичай встановлюється як перший ступінь, перед вугільними картриджами, щоб захищати подальші етапи фільтрації.
• Заміна: кожні 3–6 місяців*

2. Картридж із активованим вугіллям (гранулят) GAC10 WodaRO

• Дія: освітлення води – зменшення хлору, ароматів і запахів, органічних осадів.
• Де: другий етап – попередньо очищує воду, залишаючи її чистою та нейтральною на смак.
• Заміна: кожні 3–6 місяців*

3. Вугільний блоковий картридж FCBL10 WodaRO

• Дія: адсорбція хлору, пестицидів і більшості органічних сполук, важких металів; значне покращення смаку та запаху води.
• Де: третій етап – блоковий картридж чудово видаляє хімічні речовини, перш ніж вода потрапить у подальший обіг.
• Заміна: кожні 3–6 місяців*

Для чого підійде цей комплект

Потрійний трубний фільтр призначений для попередньої фільтрації холодної та теплої господарської води. Допомагає зменшити механічні осади та покращити органолептичні параметри води, тобто її смак і запах. Може використовуватися як самостійна система покращення якості води або як підготовка води перед подальшим очищенням.

Завдяки застосуванню стандартних картриджів 10" комплект дає велику сервісну гнучкість і можливість подальшого добору інших фільтрувальних картриджів відповідно до потреб установки.

Інструкція з експлуатації та монтажу

1. Підготовка перед монтажем

1.1. Перевірка комплектності набору

• 3 × фільтрувальний корпус із попередньо з’єднаними головками (в одній рамі)
• 1 × монтажна пластина
• 1 × монтажний ключ
• 6 × O-кільця (ущільнювачі) в головках, попередньо встановлені
• 3 × фільтрувальні картриджі
• 12 шт. гвинтів для прикручування пластини до головок

1.2. Інструменти та додаткові матеріали (поза комплектом)

• дриль зі свердлом ø6 мм
• розпірні дюбелі ø6 мм
• хрестова викрутка (PH2)
• технічний вазелін
• монтажні водяні приєднання 1/2" GZ
• тефлонова стрічка або тефлонова нитка для захисту різьб з’єднань
• за потреби розвідний або плоский ключ для металевих приєднань

1.3. Підготовка картриджів

1. Вийміть кожен картридж із поліетиленової упаковки.
2. Помістіть картриджі в чисту ємність із водою та занурте на 30 хв.
3. Після цього обережно вийміть, дайте стекти надлишку води.

2. Вибір і підготовка місця монтажу

1. Оберіть місце

   Після головного запірного крана подачі води.

   У місці з легким доступом для обслуговування і заміни картриджів.

2. Залиште мінімум 10 см вільного простору під і над рамою фільтрів.
3. Закрийте запірний кран подачі води та скиньте тиск, відкрутивши найближчий кран після фільтра.

3. Монтаж монтажної пластини та рами корпусів

1. Прикладіть монтажну пластину під раму трьох головок, вирівнявши її.
2. Позначте монтажні отвори, що відповідають отворам у пластині.
3. Просвердліть отвори, вставте розпірні дюбелі.
4. Прикрутіть пластину до стіни за допомогою дюбелів.
5. Підвісьте раму корпусів на пластину, зачепивши верхній профіль рами.

4. Монтаж водяних приєднань

1. Підберіть з’єднувачі 1/2" GZ, що підходять до різьби 1/2" GW у головках.
2. Оберніть різьби GZ тефлоновою стрічкою (кільканадцять обертів).
3. Прикрутіть з’єднувачі GZ до різьби GW головок:

   Сторона, позначена стрілкою IN – подача води з установки.

   Сторона, позначена OUT – вихід води після фільтрації.

4. Дотягніть з’єднувачі розвідним ключем до відчуття опору.
5. Під’єднайте трубопроводи водяної системи до встановлених з’єднувачів, ущільнивши з’єднання.

5. Монтаж фільтрувальних картриджів

Нагадування: картриджі мають бути вже замочені протягом 30 хв.

1. Відкрутіть кожен корпус.
2. Перевірте, чи O-кільце на місці.
3. Нанесіть шар вазеліну на O-кільце.
4. Вставте картриджі в корпус у такій послідовності:

   Механічний (пінний)

   Картридж із гранульованим активованим вугіллям

   Блок із активованим вугіллям

5. Переконайтеся, що кожен картридж встановлено вертикально.
6. Закрутіть корпус: вручну або ключем до відчуття легкого опору.

6. Запуск і тест на герметичність

1. Повільно відкрийте головний кран подачі води (1/4 оберту).
2. Спостерігайте за комплектом протягом 2–3 хв. Якщо помітите протікання, злегка дотягніть відповідний корпус або приєднання.
3. Після переконання в герметичності повністю відкрийте кран.

7. Промивання та введення в експлуатацію

1. Відкрийте найближчий кран після фільтра і промийте картриджі протягом 5–10 хв.
2. Перевірте стабільність монтажу та ущільнювачі.
3. Запишіть дату монтажу на етикетці корпусів – це полегшить планування заміни картриджів.

Експлуатація та сервіс

Система працює без електроживлення та використовує тиск, що існує у водопровідній мережі. Регулярна заміна картриджів має ключове значення для збереження ефективності фільтрації, належного потоку та стабільної якості води.

Картриджі слід змінювати кожні 3–6 місяців, однак за більшого забруднення води, вищої температури або інших складніших умов роботи цей період може скоротитися. Перевагою набору є швидкий сервісний доступ і сумісність із популярним стандартом 10".

Додаткова важлива інформація

• ширина : 36,8cm
