Filtr vody do domu GWINT 1'' filtr na úpravu vody přední mechanický

Třístupňový potrubní filtr 1" pro domácnost

Jedná se o integrovaný filtrační modul navržený pro účinnou filtraci studené a vlažné užitkové vody. Tři stupně čištění pracují v jednom bloku a robustní konstrukce, univerzální přípojky a pohodlná obsluha usnadňují každodenní používání.

Filtr pomáhá zlepšit kvalitu vody již v předběžné fázi. Omezuje mechanické nečistoty a přispívá ke zlepšení užitných vlastností vody, proto se dobře osvědčuje jako samostatný systém i jako předstupeň před dalšími filtračními řešeními, např. pokud je v rozvodu následně použit osmotický filtr nebo filtr reverzní osmózy.

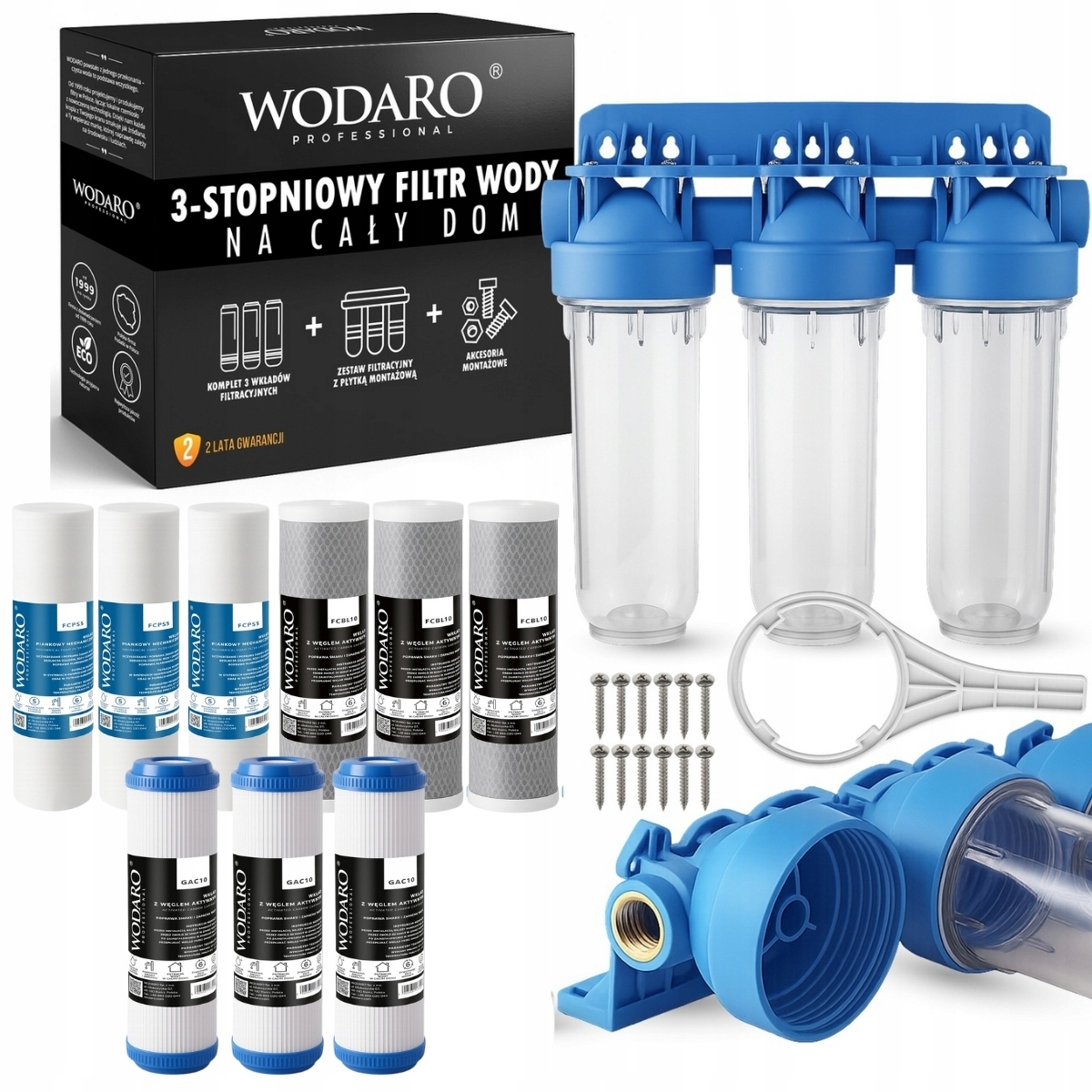

Obsah sady

• Integrované trojité pouzdro 10" Fi 1" GW

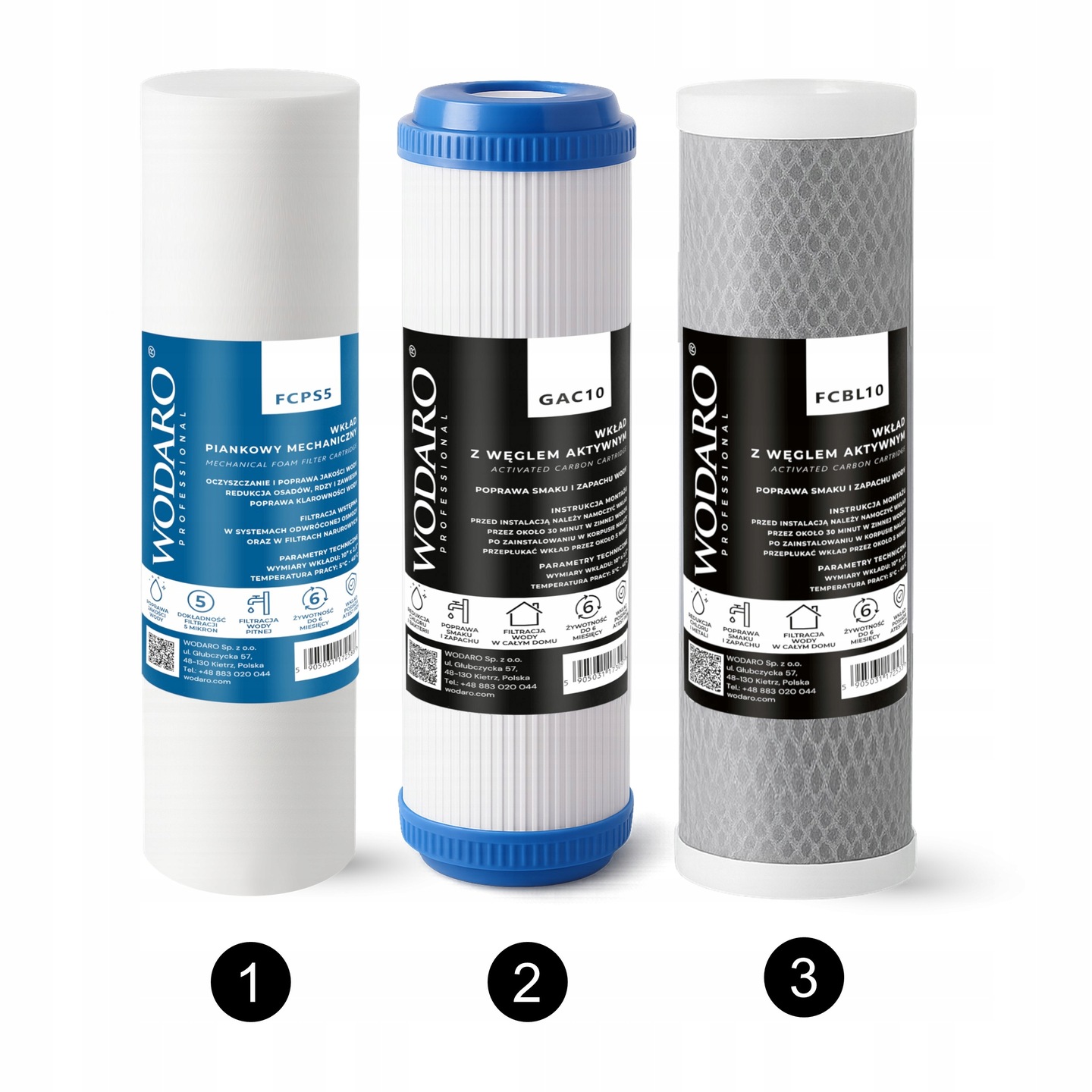

• 9 ks filtračních vložek 10":
  • pěnová (sedimentační) vložka 5 µm
  • vložka s aktivním uhlím (granulát)
  • uhlíková bloková vložka
• Klíč k pouzdrům – usnadňuje demontáž a výměnu vložek
• Montážní deska + 12 ks šroubů k hlavicím – pro stabilní upevnění filtru

Sada je připravena tak, aby usnadnila montáž, následnou údržbu a pravidelnou výměnu filtračních vložek.

Nejdůležitější výhody

• Kompletní integrovaný modul – připojíte pouze vstupní a výstupní závit 1"
• Tři stupně filtrace v jednom bloku – pěnová vložka 5 µm, granulované aktivní uhlí, uhlíkový blok
• Okamžité zlepšení vody – odstraňování písku, rzi, chloru, pesticidů, těžkých kovů a nepříjemných chutí i pachů

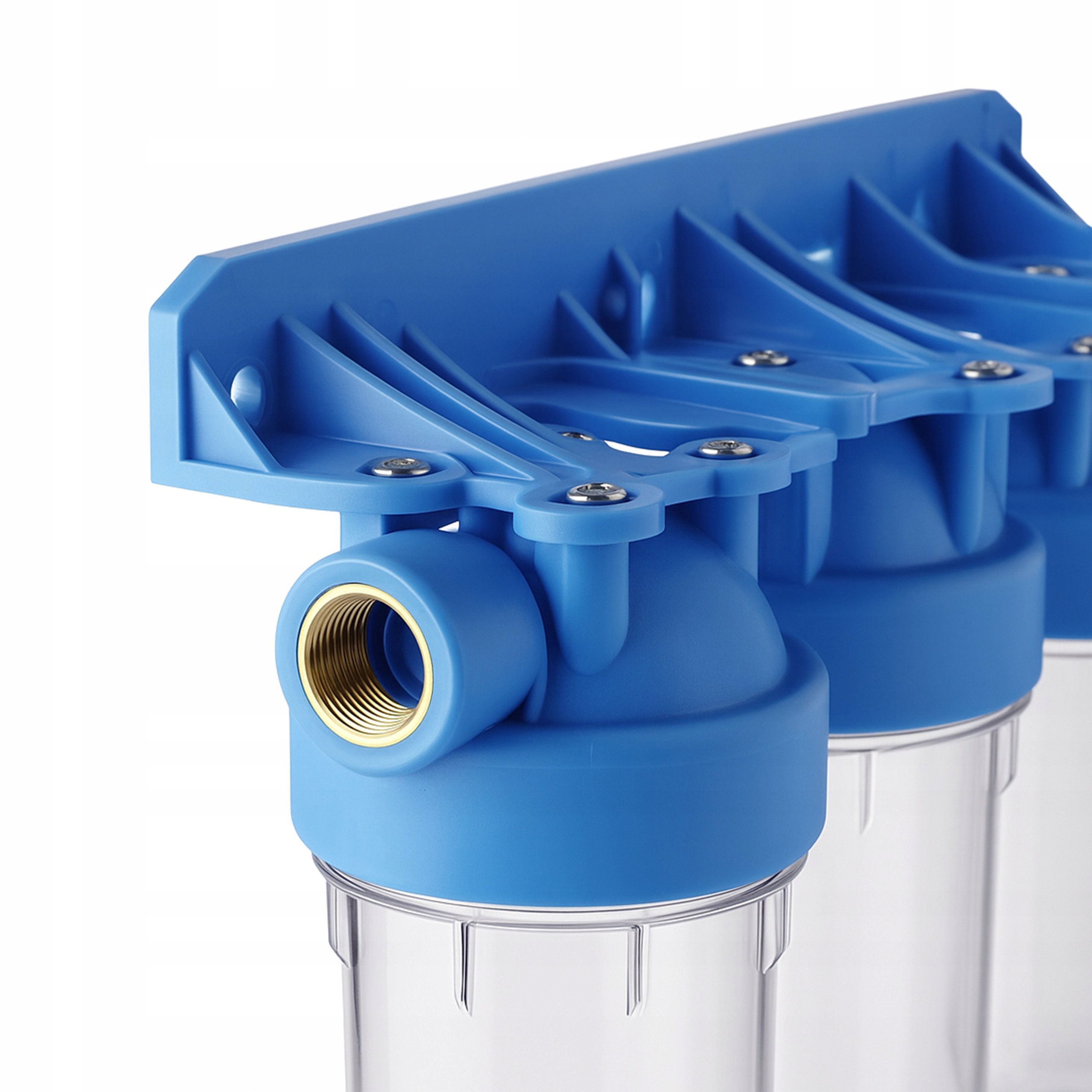

• Mosazné závity + dvojité těsnění – vysoká odolnost proti korozi a omezení rizika drobných úniků
• Minimální pokles tlaku – plnoprůtočné závity 1" GW
• Rychlá údržba – výměna vložky za méně než 5 minut
• Kompaktní konstrukce – snadná montáž na stěnu
• Pracovní rozsah 1–45 °C – pro studenou a vlažnou užitkovou vodu

Jak fungují 3 stupně filtrace

1. Pěnová vložka 5 µm (sedimentační)

• Funkce: hloubková filtrace mechanických nečistot – zachycuje písek, kal, rezavé usazeniny a větší pevné částice.
• Umístění: zpravidla se montuje jako první stupeň před uhlíkové vložky, aby chránila další stupně filtrace.
• Výměna: každých 3–6 měsíců*

2. Vložka s aktivním uhlím (granulát)

• Funkce: čiření vody – redukce chloru, aromatických látek, pachů a organických usazenin.
• Umístění: druhý stupeň – předběžně čistí vodu a zanechává ji čistou a chuťově neutrální.
• Výměna: každých 3–6 měsíců*

3. Uhlíková bloková vložka

• Funkce: adsorpce chloru, pesticidů, většiny organických sloučenin a těžkých kovů; výrazné zlepšení chuti a zápachu vody.
• Umístění: třetí stupeň – bloková vložka účinně odstraňuje chemické látky předtím, než voda vstoupí do dalšího oběhu.
• Výměna: každých 3–6 měsíců*

Takové uspořádání zajišťuje, že první filtrační vložka chrání další stupně před mechanickými nečistotami, zatímco následující dvě zlepšují vůni a chuť a redukují vybrané chemické sloučeniny typické pro užitkovou vodu.

Provoz a každodenní používání

Filtr funguje pasivně a využívá tlak ve vodovodním rozvodu, proto nevyžaduje elektrické napájení. Jde o praktické řešení pro domácí použití všude tam, kde je důležitá snadná obsluha, rychlý přístup k vložkám a účinná předběžná filtrace.

Díky standardnímu rozměru 10" může uživatel v budoucnu používat také jiné kompatibilní vložky tohoto formátu, pokud to bude konfigurace rozvodu vyžadovat.

Návod k obsluze a montáži potrubního filtru

1. Příprava před montáží

1.1. Kontrola obsahu sady

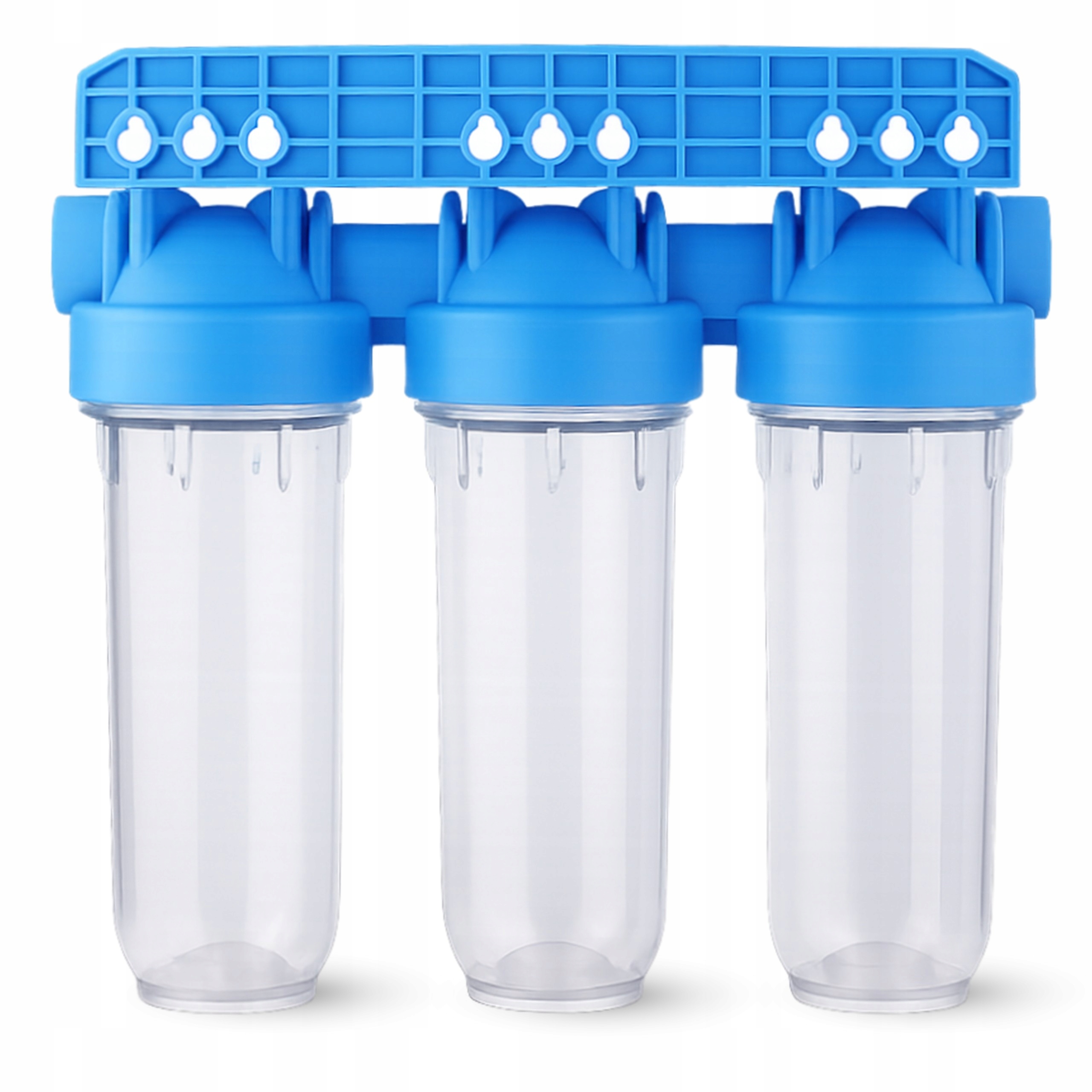

• 3 × filtrační pouzdro s předem propojenými hlavicemi (v jednom rámu)
• 1 × montážní deska
• 1 × montážní klíč
• 6 × O-kroužky (těsnění) v hlavicích, předem nainstalované
• 9 × filtrační vložky
• 12 kusů šroubů k připevnění desky k hlavicím

1.2. Nářadí a další materiály (nejsou součástí sady)

• vrtačka s vrtákem ø6 mm
• hmoždinky ø6 mm
• křížový šroubovák (PH2)
• technická vazelína
• montážní vodovodní přípojky 1" GZ
• teflonová páska nebo teflonová nit k utěsnění závitů přípojek
• případně nastavitelný nebo plochý klíč pro kovové přípojky

1.3. Příprava vložek

1. Vyjměte každou vložku z fóliového obalu.
2. Vložte vložky do čisté nádoby s vodou a ponořte je na 30 min.
3. Poté je opatrně vyjměte a nechte přebytečnou vodu odkapat.

2. Výběr a příprava místa pro montáž vodního filtru

1. Vyberte umístění

   Za hlavním uzavíracím ventilem vody.

   V prostoru se snadným přístupem pro obsluhu a výměnu vložek.

2. Ponechte minimálně 10 cm volného prostoru pod rámem filtrů i nad ním.
3. Uzavřete ventil přívodu vody a uvolněte tlak otevřením nejbližšího kohoutku za filtrem.

3. Montáž montážní desky a rámu pouzder

1. Přiložte montážní desku pod rám tří hlavic a vyrovnejte ji.
2. Označte montážní otvory odpovídající otvorům v desce.
3. Vyvrtejte otvory a vložte hmoždinky.
4. Přišroubujte desku ke stěně pomocí hmoždinek.
5. Zavěste rám pouzder na desku zaháknutím horního profilu rámu.

4. Montáž vodovodních přípojek

1. Vyberte spojky 1" GZ odpovídající závitům 1" GW v hlavicích.
2. Oviňte závity GZ teflonovou páskou (několik desítek závitů).
3. Našroubujte spojky GZ do závitů GW hlavic:

   Strana označená šipkou IN – přívod vody z rozvodu.

   Strana označená OUT – výstup vody po filtraci.

4. Dotáhněte spojky nastavitelným klíčem, dokud neucítíte odpor.
5. Připojte potrubí vodovodního rozvodu k namontovaným spojkám a spoje utěsněte.

5. Montáž filtračních vložek

Připomenutí: vložky by již měly být namočené po dobu 30 min.

1. Odšroubujte každé pouzdro.

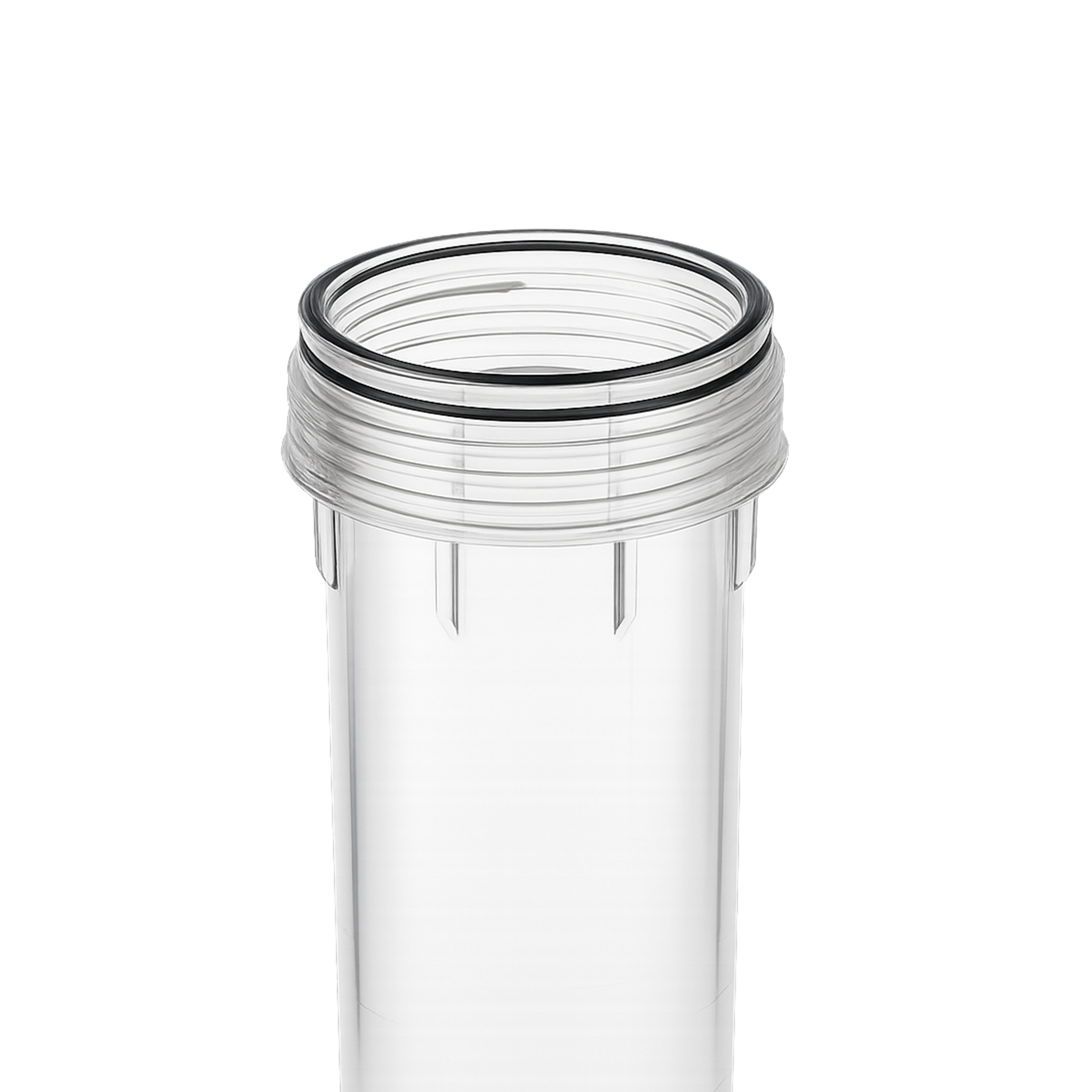

2. Zkontrolujte, zda je O-kroužek na svém místě.
3. Naneste na O-kroužek vrstvu vazelíny.
4. Vložte vložky do pouzder v tomto pořadí:

   Mechanická (pěnová)

   Vložka s granulovaným aktivním uhlím

   Blok z aktivního uhlí

5. Ujistěte se, že je každá vložka usazena svisle.
6. Utáhněte pouzdro rukou nebo klíčem, dokud neucítíte mírný odpor.

6. Uvedení do provozu a zkouška těsnosti

1. Pomalu otevřete hlavní ventil přívodu vody (1/4 otáčky).
2. Sledujte sadu po dobu 2–3 min. Pokud zaznamenáte netěsnosti, příslušné pouzdro nebo přípojku mírně dotáhněte.
3. Po ověření těsnosti ventil zcela otevřete.

7. Propláchnutí a uvedení do provozu

1. Otevřete nejbližší kohoutek za filtrem a proplachujte vložky po dobu 5–10 min.
2. Zkontrolujte stabilitu montáže a těsnění.
3. Zapište datum montáže na štítek pouzder – usnadní to plánování výměny vložek.

Další důležité informace

• šířka: 36,8cm
