Фільтр води для дому РІЗЬБА 1'' Фільтр для підготовки води попередній механічний

Триступеневий магістральний фільтр 1" для дому

Це інтегрований фільтрувальний модуль, розроблений для ефективної фільтрації холодної води та теплої води для побутових потреб. Три етапи очищення працюють в одному блоці, а міцна конструкція, універсальні приєднання та зручне обслуговування полегшують щоденне використання.

Фільтр допомагає покращити якість води вже на початковому етапі. Він обмежує механічні домішки та сприяє покращенню споживчих властивостей води, тому добре підходить як самостійна система, так і як попередній етап перед подальшими фільтраційними рішеннями, наприклад коли в системі згодом працює осмотичний фільтр або фільтр зворотного осмосу.

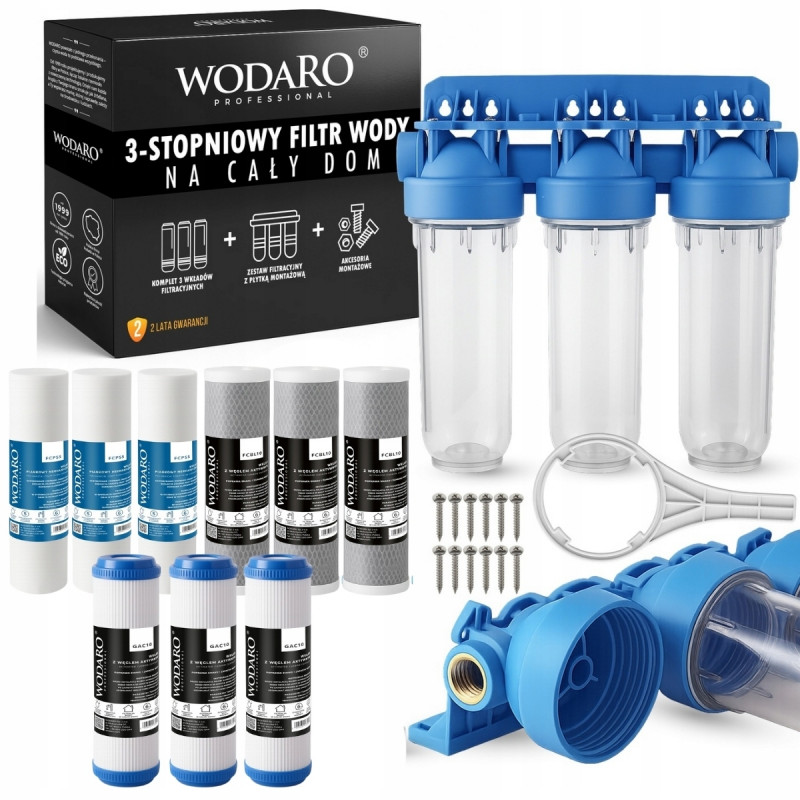

Комплектація

• Інтегрований потрійний корпус 10" Fi 1" GW
• 9 шт. фільтрувальних картриджів 10":
  • пінний (седиментаційний) картридж 5 µm
  • картридж із активованим вугіллям (гранулят)
  • вугільний блок-картридж
• Ключ для корпусів — полегшує демонтаж і заміну картриджів
• Монтажна пластина + 12 шт. гвинтів для голівок — для надійного кріплення фільтра

Комплект підготовлений так, щоб полегшити монтаж, подальше обслуговування та регулярну заміну фільтрувальних картриджів.

Основні переваги

• Повний інтегрований модуль — під’єднуєте лише вхідну та вихідну різьбу 1"
• Три етапи фільтрації в одному блоці — пінний 5 µm, гранулят активованого вугілля, вугільний блок
• Негайне покращення води — видалення піску, іржі, хлору, пестицидів, важких металів, неприємних смаків і запахів
• Латунні різьби + подвійне ущільнення — висока стійкість до корозії та зменшення ризику мікропротікань
• Мінімальне падіння тиску — повнопрохідні різьби 1" GW
• Швидке обслуговування — заміна картриджа менш ніж за 5 хвилин
• Компактна конструкція — легкий монтаж на стіні
• Діапазон роботи 1–45 °C — для холодної та теплої води для побутових потреб

Як працюють 3 етапи фільтрації

1. Пінний картридж 5 µm (седиментаційний)

• Дія: глибока фільтрація механічних домішок — затримує пісок, мул, іржаві осади та більші тверді частинки.
• Місце роботи: зазвичай встановлюється як перший ступінь, перед вугільними картриджами, щоб захищати наступні етапи фільтрації.
• Заміна: кожні 3–6 місяців*

2. Картридж із активованим вугіллям (гранулят)

• Дія: освітлення води — зменшення хлору, ароматів і запахів, органічних осадів.
• Місце роботи: другий етап — попередньо очищує воду, залишаючи її чистою та нейтральною на смак.
• Заміна: кожні 3–6 місяців*

3. Вугільний блок-картридж

• Дія: адсорбція хлору, пестицидів і більшості органічних сполук, важких металів; значне покращення смаку та запаху води.
• Місце роботи: третій етап — блок-картридж чудово видаляє хімічні речовини, перш ніж вода потрапить у подальший обіг.
• Заміна: кожні 3–6 місяців*

Така схема роботи означає, що перший фільтрувальний картридж захищає наступні етапи від механічних домішок, а два наступні відповідають за покращення запаху, смаку та зменшення окремих хімічних сполук, характерних для води для побутових потреб.

Експлуатація та щоденне використання

Фільтр працює пасивно, використовуючи тиск у водопровідній системі, тому не потребує електроживлення. Це зручне рішення для домашнього використання там, де важливі простота обслуговування, швидкий доступ до картриджів і ефективна попередня фільтрація.

Завдяки стандартному розміру 10" користувач у майбутньому може також використовувати інші сумісні картриджі цього формату, якщо цього вимагатиме конфігурація системи.

Інструкція з експлуатації та монтажу магістрального фільтра

1. Підготовка перед монтажем

1.1. Перевірка комплектації

• 3 × фільтрувальний корпус із попередньо з’єднаними голівками (в одній рамі)
• 1 × монтажна пластина
• 1 × монтажний ключ
• 6 × O-кілець (ущільнень) у голівках, попередньо встановлені
• 9 × фільтрувальних картриджів
• 12 шт. гвинтів для прикручування пластини до голівок

1.2. Інструменти та додаткові матеріали (поза комплектом)

• дриль зі свердлом ø6 мм
• дюбелі ø6 мм
• хрестова викрутка (PH2)
• технічний вазелін
• монтажні водяні приєднання 1" GZ
• фум-стрічка або фум-нитка для ущільнення різьб приєднань
• за потреби розвідний або гайковий ключ для металевих приєднань

1.3. Підготовка картриджів

1. Вийміть кожен картридж із плівкової упаковки.
2. Помістіть картриджі в чисту ємність із водою та занурте на 30 хв.
3. Після цього обережно вийміть і дайте стекти надлишку води.

2. Вибір і підготовка місця монтажу фільтра води

1. Оберіть місце

   Після головного запірного крана води.

   У місці з легким доступом для обслуговування та заміни картриджів.

2. Залиште щонайменше 10 см вільного простору під і над рамою фільтрів.
3. Перекрийте запірний кран подачі води та скиньте тиск, відкрутивши найближчий кран після фільтра.

3. Монтаж монтажної пластини та рами корпусів

1. Прикладіть монтажну пластину під раму трьох голівок, вирівнявши її.
2. Позначте монтажні отвори, що відповідають отворам у пластині.
3. Просвердліть отвори, вставте дюбелі.
4. Прикрутіть пластину до стіни за допомогою дюбелів.
5. Підвісьте раму корпусів на пластину, зачепивши верхній профіль рами.

4. Монтаж водяних приєднань

1. Підберіть з’єднувачі 1" GZ, що підходять до різьби 1" GW у голівках.
2. Обмотайте різьбу GZ фум-стрічкою (кілька обертів).
3. Прикрутіть з’єднувачі GZ до різьби GW голівок:

   Сторона, позначена стрілкою IN — подача води з системи.

   Сторона, позначена OUT — вихід води після фільтрації.

4. Дотягніть з’єднувачі розвідним ключем до відчутного опору.
5. Під’єднайте труби водопровідної системи до встановлених з’єднувачів, ущільнюючи з’єднання.

5. Монтаж фільтрувальних картриджів

Нагадування: картриджі мають бути вже замочені протягом 30 хв.

1. Відкрутіть кожен корпус.
2. Перевірте, чи O-кільце на місці.
3. Нанесіть шар вазеліну на O-кільце.
4. Вставте картриджі в корпус у такій послідовності:

   Механічний (пінний)

   Картридж із гранульованим активованим вугіллям

   Блок із активованим вугіллям

5. Переконайтеся, що кожен картридж встановлений вертикально.
6. Закрутіть корпус вручну або ключем до відчуття легкого опору.

6. Запуск і перевірка герметичності

1. Повільно відкрийте головний кран подачі води (1/4 оберту).
2. Спостерігайте за комплектом протягом 2–3 хв. Якщо помітите протікання, злегка дотягніть відповідний корпус або приєднання.
3. Після перевірки герметичності повністю відкрийте кран.

7. Промивання та введення в експлуатацію

1. Відкрийте найближчий кран після фільтра та промийте картриджі протягом 5–10 хв.
2. Перевірте стабільність монтажу та ущільнення.
3. Запишіть дату монтажу на етикетці корпусів — це допоможе планувати заміну картриджів.

Додаткова важлива інформація

• ширина : 36,8cm
