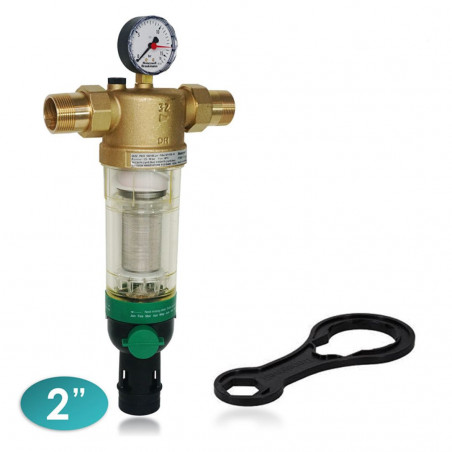

F76S-2AA Honeywell filtr vody s reverzním proplachem

Účinná ochrana instalace a stálý průtok vody

F76S-2AA byl navržen jako mechanický filtr pro provoz v instalacích, kde je nutné zachytávat částice rzi, zrnka písku, vlákna konopí a podobné pevné nečistoty. Použití zpětného proplachu umožňuje udržovat filtr v provozuschopném stavu bez nutnosti přerušení dodávky filtrované vody do instalace.

Všechny součásti zařízení splňují požadavky aktuálních norem DIN/DVGW. Tento model nachází uplatnění jak v domácích, tak v průmyslových instalacích.

Nejdůležitější vlastnosti a výhody

• Filtrovaná voda je dodávána i během zpětného proplachu.
• Patentovaný systém zpětného proplachu je rychlý a umožňuje vyčistit filtr s malým množstvím vody.
• Speciální nastavovací kroužek ukazuje, kdy je třeba provést další proplach.
• Filtr může spolupracovat s automatem pro zpětný proplach.
• Velká filtrační plocha podporuje účinný provoz zařízení.
• Průhledné těleso filtru z nárazuvzdorného syntetického materiálu umožňuje snadno kontrolovat stupeň znečištění vložky.
• Vyměnitelná filtrační vložka a těleso usnadňují servis i další provoz.
• Velmi jednoduchá obsluha je vhodná jak pro domácnost, tak pro náročnější instalace.
• Provedení v souladu s doporučeními KTW pro pitnou vodu.

Princip fungování filtru se zpětným proplachem

Konstrukce modelu Honeywell F76S-2AA byla vyvinuta tak, aby čištění filtrační síťky bylo účinné a pohodlné, bez nutnosti demontáže zařízení při běžné obsluze.

• Filtrační vložka se skládá z horní a dolní části.
• V poloze ovladače „filtrace“ je horní filtrační vložka uzavřena tak, že voda prochází pouze spodní, hlavní vložkou zvenčí dovnitř.
• Po otevření kulového ventilu za účelem provedení zpětného proplachu se hlavní filtrační vložka posune dolů až do okamžiku, kdy se zastaví přívod vody z vnější strany. Současně se otevře průtok vody do horní části filtru.
• Voda používaná k čištění prochází sítem, rotorem a hlavní filtrační vložkou zevnitř ven. To znamená, že vložka je důkladně čištěna po celé své ploše při plném vstupním tlaku.
• Filtr se po uzavření kulového ventilu automaticky vrátí do pracovní polohy.
• Vnitřní rotor vyplachuje nečistoty ulpívající na síťce přes výstupní otvory.

Konstrukce zařízení

Filtr se skládá z následujících prvků:

• tělesa s manometrem,
• závitových připojení,
• jemné síťové filtrační vložky,
• průhledného tělesa filtru,
• kulového ventilu s krytem odtoku,
• očkového klíče pro těleso filtru.

Materiály provedení

Volba materiálů je důležitá pro životnost, provozní odolnost a bezpečnost provozu filtru v rozvodu vody.

• Těleso z mosazi odolné proti odzinkování.
• Závitová připojení z mosazi.
• Filtrační vložka z nerezové oceli.
• Těleso filtru z červené mosazi nebo z nárazuvzdorného, průhledného syntetického materiálu.
• Těsnění z nitrilového kaučuku (NBR).

Zásady instalace

Správná montáž ovlivňuje účinnost filtrace, komfort používání i snadnost údržby.

• Horizontální instalace s tělesem filtru směřujícím dolů – tato poloha zajišťuje optimální účinnost.
• Instalace uzavíracích ventilů na obou stranách vodoměru.
• Zajištění přístupu k zařízení tak, aby byl manometr dobře viditelný – u průhledného tělesa filtru lze snadno určit stupeň znečištění filtrační síťky, což usnadňuje údržbu a kontrolu.
• Montáž přímo za vodoměr v souladu s DIN 1988, část 2.

Provoz a pohodlí při používání

Model F76S-2AA byl navržen s ohledem na každodenní praktickou obsluhu. Průhledné těleso umožňuje průběžně posoudit míru znečištění vložky a speciální nastavovací kroužek pomáhá určit okamžik dalšího proplachu. Díky tomu může uživatel udržovat vysokou účinnost filtrace bez složitých servisních úkonů.

Možnost spolupráce s automatem pro zpětný proplach dále zvyšuje komfort provozu v rozsáhlejších instalacích. Toto řešení je zvláště užitečné tam, kde vodní filtr pracuje intenzivně a měl by být pravidelně čištěn s minimálním zapojením uživatele.

Použití

Honeywell F76S-2AA se osvědčuje všude tam, kde je nutná účinná ochrana armatur, ventilů, vodoměrů a dalších prvků instalace před mechanickými nečistotami. Filtr může představovat důležitý vstupní stupeň před dalšími zařízeními odpovědnými za úpravu vody. V praxi dobře doplňuje instalace, ve kterých pracují pokročilejší řešení, jako je osmotický filtr, filtr reverzní osmózy, reverzní osmóza nebo kompletní systém reverzní osmózy.

Další důležité informace

• Průměr připojení: 2"
• hodnota KVS: 22
