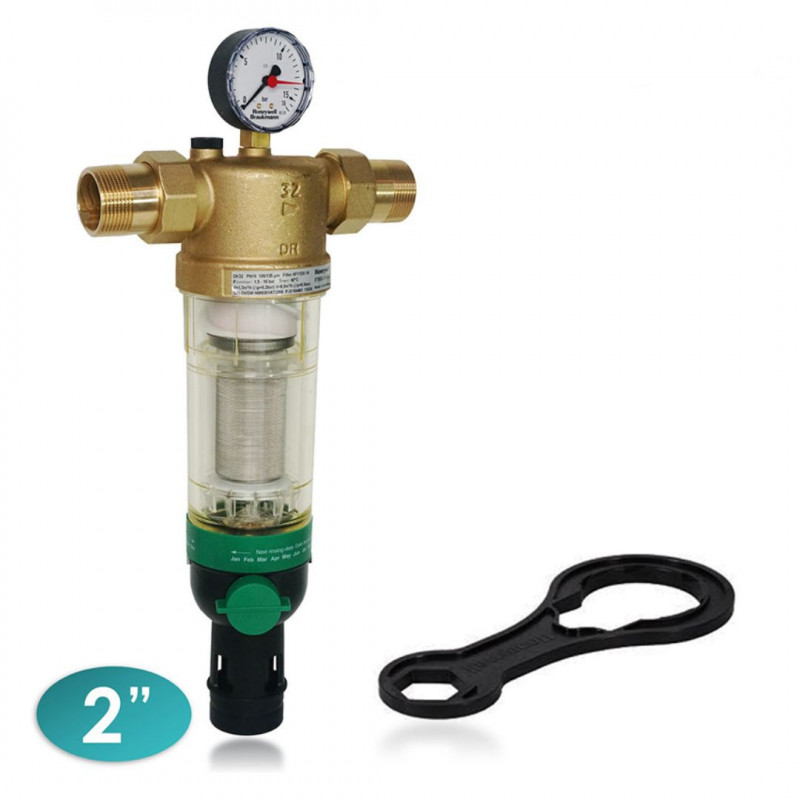

F76S-2AA Honeywell filter vody s spätným prúdením

Účinná ochrana inštalácie a stály prietok vody

F76S-2AA bol navrhnutý ako mechanický filter na prevádzku v inštaláciách, v ktorých je potrebné zachytávať čiastočky hrdze, zrnká piesku, kúsky konopných vlákien a podobné pevné nečistoty. Použitie spätného preplachu umožňuje udržiavať filter v prevádzkyschopnom stave bez potreby prerušovať dodávku prefiltrovanej vody do inštalácie.

Všetky prvky zariadenia spĺňajú požiadavky aktuálnych noriem DIN/DVGW. Tento model sa používa v domácich aj priemyselných inštaláciách.

Najdôležitejšie vlastnosti a výhody

• Prefiltrovaná voda sa dodáva aj počas spätného preplachu.
• Patentovaný systém spätného preplachu je rýchly a umožňuje vyčistiť filter malým množstvom vody.
• Špeciálny nastavovací krúžok ukazuje, kedy je potrebné vykonať ďalší preplach.
• Filter môže spolupracovať s automatikou na spätný preplach.
• Veľká filtračná plocha podporuje účinnú prevádzku zariadenia.
• Priehľadný obal filtra z nárazuvzdorného syntetického materiálu umožňuje jednoducho kontrolovať stupeň znečistenia vložky.
• Vymeniteľná filtračná vložka a obal uľahčujú servis aj ďalšiu prevádzku.
• Veľmi jednoduchá obsluha sa osvedčí doma aj v náročnejších inštaláciách.
• Vyhotovenie v súlade s odporúčaniami KTW pre pitnú vodu.

Princíp fungovania filtra so spätným preplachom

Konštrukcia modelu Honeywell F76S-2AA bola vyvinutá tak, aby čistenie filtračnej sieťky bolo účinné a pohodlné, bez potreby demontáže zariadenia pri štandardnej obsluhe.

• Vložka filtra sa skladá z hornej a dolnej časti.
• V polohe ovládača „filtrácia“ je horná filtračná vložka uzatvorená tak, že voda prechádza len cez dolnú, hlavnú vložku zvonka dovnútra.
• Po otvorení guľového ventilu na vykonanie spätného preplachu sa hlavná filtračná vložka posunie nadol až do momentu, keď sa zastaví prívod vody z vonkajšej strany. Súčasne sa otvorí prietok vody do hornej časti filtra.
• Voda používaná na čistenie prechádza cez sito, rotor a hlavnú filtračnú vložku zvnútra smerom von. To znamená, že vložka sa dôkladne čistí po celej svojej ploche pri plnom vstupnom tlaku.
• Po zatvorení guľového ventilu sa filter automaticky vráti do pracovnej polohy.
• Vnútorný rotor vyplachuje nečistoty prichytené na sieťke cez výstupné otvory.

Konštrukcia zariadenia

Filter sa skladá z nasledujúcich prvkov:

• telesa s manometrom,
• závitových pripojení,
• jemnosieťovej filtračnej vložky,
• priehľadného obalu filtra,
• guľového ventilu s krytom výpustu,
• očkového kľúča na obal filtra.

Materiály vyhotovenia

Výber materiálov je dôležitý pre životnosť, prevádzkovú odolnosť a bezpečnosť práce filtra vo vodovodnej inštalácii.

• Teleso z mosadze odolnej proti odzinkovaniu.
• Závitové pripojenia z mosadze.
• Filtračná vložka z nehrdzavejúcej ocele.
• Obal filtra z červenej mosadze alebo z nárazuvzdorného, priehľadného syntetického materiálu.
• Tesnenia z nitrilového kaučuku (NBR).

Zásady inštalácie

Správna montáž ovplyvňuje účinnosť filtrácie, pohodlie používania aj jednoduchosť údržby.

• Horizontálna inštalácia s obalom filtra smerujúcim nadol – takáto poloha zabezpečuje optimálnu účinnosť.
• Montáž uzatváracích ventilov na oboch stranách vodomera.
• Zabezpečenie prístupu k zariadeniu tak, aby bol manometer dobre viditeľný – pri priehľadnom obale filtra možno ľahko určiť stupeň znečistenia filtračnej sieťky, čo uľahčuje údržbu a kontrolu.
• Montáž priamo za vodomerom v súlade s DIN 1988, časť 2.

Prevádzka a pohodlie používania

Model F76S-2AA bol navrhnutý s ohľadom na každodennú, praktickú obsluhu. Priehľadný obal umožňuje priebežne posúdiť stupeň znečistenia vložky a špeciálny nastavovací krúžok pomáha určiť termín ďalšieho preplachu. Vďaka tomu môže používateľ udržiavať vysokú účinnosť filtrácie bez zložitých servisných úkonov.

Možnosť spolupráce s automatikou na spätný preplach navyše zvyšuje komfort prevádzky v rozsiahlejších inštaláciách. Toto riešenie je obzvlášť užitočné tam, kde filter na vodu pracuje intenzívne a mal by sa pravidelne čistiť pri minimálnom zapojení používateľa.

Použitie

Honeywell F76S-2AA sa osvedčí všade tam, kde je potrebná účinná ochrana armatúr, ventilov, vodomerov a ďalších prvkov inštalácie pred mechanickými nečistotami. Filter môže predstavovať dôležitý vstupný stupeň pred ďalšími zariadeniami zodpovednými za úpravu vody. V praxi dobre dopĺňa inštalácie, v ktorých pracujú pokročilejšie riešenia, ako sú osmotický filter, filter reverznej osmózy, reverzná osmóza alebo kompletný systém reverznej osmózy.

Ďalšie dôležité informácie

• Priemer pripojenia: 2"
• hodnota KVS: 22
