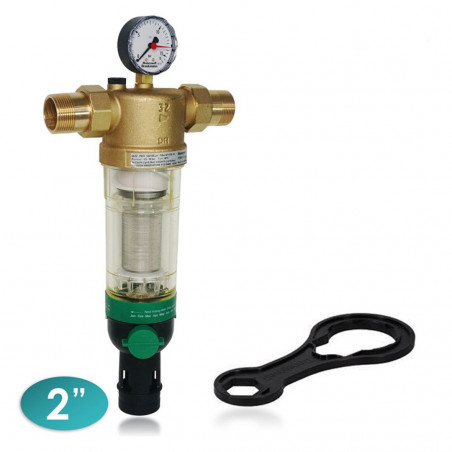

F76S-2AA Honeywell filtr wody z płukaniem wstecznym

Skuteczna ochrona instalacji i stały przepływ wody

F76S-2AA został zaprojektowany jako filtr mechaniczny do pracy w instalacjach, w których konieczne jest wychwytywanie drobin rdzy, ziaren piasku, strzępów konopii oraz podobnych zanieczyszczeń stałych. Zastosowanie płukania wstecznego pozwala utrzymać filtr w sprawności bez konieczności przerywania dostawy przefiltrowanej wody do instalacji.

Wszystkie elementy urządzenia spełniają wymagania aktualnych norm DIN/DVGW. Model ten znajduje zastosowanie zarówno w instalacjach domowych, jak i przemysłowych.

Najważniejsze cechy i korzyści

• Przefiltrowana woda jest dostarczana nawet podczas płukania wstecznego.
• Opatentowany system płukania wstecznego jest szybki i pozwala oczyścić filtr niewielką ilością wody.
• Specjalny pierścień nastawczy pokazuje, kiedy należy przeprowadzić kolejne płukanie.
• Filtr może współpracować z automatem do płukania wstecznego.
• Duża powierzchnia filtrowania wspiera skuteczną pracę urządzenia.
• Przezroczysta obudowa filtra z odpornego na uderzenia materiału syntetycznego pozwala w prosty sposób kontrolować stopień zanieczyszczenia wkładu.
• Wymienny wkład filtrujący i obudowa ułatwiają serwis oraz dalszą eksploatację.
• Bardzo prosta obsługa sprawdza się zarówno w domu, jak i w bardziej wymagających instalacjach.
• Wykonanie zgodne z zaleceniami KTW dla wody pitnej.

Zasada działania filtra z płukaniem wstecznym

Konstrukcja modelu Honeywell F76S-2AA została opracowana tak, aby czyszczenie siatki filtracyjnej było skuteczne i wygodne, bez konieczności demontażu urządzenia podczas standardowej obsługi.

• Wkład filtra składa się z części górnej i dolnej.
• W położeniu pokrętła „filtrowanie” górny wkład filtrujący jest zamykany tak, że woda przechodzi tylko przez dolny, główny wkład od zewnątrz do wewnątrz.
• Po otwarciu zaworu kulowego w celu przeprowadzenia płukania wstecznego główny wkład filtrujący jest przesuwany ku dołowi, aż do momentu, gdy zatrzymany zostanie dopływ wody z zewnętrznej strony. Jednocześnie otwierany jest przepływ wody do górnej części filtra.
• Woda wykorzystywana do czyszczenia przechodzi przez sito, wirnik i główny wkład filtrujący od środka na zewnątrz. Oznacza to, że wkład jest dokładnie oczyszczany na całej swojej powierzchni przy pełnym ciśnieniu wejściowym.
• Filtr automatycznie wraca do położenia pracy po zamknięciu zaworu kulowego.
• Wewnętrzny wirnik wypłukuje zanieczyszczenia przylegające do siatki przez otwory wyrzutowe.

Konstrukcja urządzenia

Filtr składa się z następujących elementów:

• obudowy z manometrem,
• przyłączy gwintowanych,
• wkładu filtracyjnego drobnosiatkowego,
• przezroczystej obudowy filtra,
• zaworu kulowego z osłoną spustu,
• klucza oczkowego do obudowy filtra.

Materiały wykonania

Dobór materiałów ma znaczenie dla trwałości, odporności eksploatacyjnej oraz bezpieczeństwa pracy filtra w instalacji wody.

• Obudowa z mosiądzu odpornego na odcynkowanie.
• Przyłącza gwintowane z mosiądzu.
• Wkład filtracyjny ze stali nierdzewnej.
• Obudowa filtra z czerwonego mosiądzu lub z odpornego na uderzenia, przezroczystego materiału syntetycznego.
• Uszczelki z kauczuku nitrylowego (NBR).

Zasady instalacji

Prawidłowy montaż wpływa na efektywność filtrowania, wygodę użytkowania oraz łatwość konserwacji.

• Instalacja pozioma z obudową filtra skierowaną ku dołowi – położenie takie zapewnia optymalną efektywność.
• Zamontowanie zaworów odcinających po obydwu stronach wodomierza.
• Zapewnienie dostępu do urządzenia tak, by manometr był dobrze widoczny – przy przezroczystej obudowie filtra można łatwo określić stopień zanieczyszczenia siatki filtracyjnej, co ułatwia konserwację i kontrolę.
• Montaż bezpośrednio za wodomierzem zgodnie z DIN 1988, Część 2.

Eksploatacja i wygoda użytkowania

Model F76S-2AA został zaprojektowany z myślą o codziennej, praktycznej obsłudze. Przezroczysta obudowa pozwala na bieżąco ocenić stopień zabrudzenia wkładu, a specjalny pierścień nastawczy pomaga wyznaczyć moment kolejnego płukania. Dzięki temu użytkownik może utrzymać wysoką skuteczność filtracji bez skomplikowanych czynności serwisowych.

Możliwość współpracy z automatem do płukania wstecznego dodatkowo podnosi komfort eksploatacji w bardziej rozbudowanych instalacjach. To rozwiązanie szczególnie przydatne tam, gdzie filtr do wody pracuje intensywnie i powinien być regularnie czyszczony przy minimalnym zaangażowaniu użytkownika.

Zastosowanie

Honeywell F76S-2AA sprawdza się wszędzie tam, gdzie konieczna jest skuteczna ochrona armatury, zaworów, wodomierzy i dalszych elementów instalacji przed zanieczyszczeniami mechanicznymi. Filtr może stanowić ważny etap wstępny przed kolejnymi urządzeniami odpowiedzialnymi za uzdatnianie wody. W praktyce dobrze uzupełnia instalacje, w których pracują bardziej zaawansowane rozwiązania, takie jak filtr osmotyczny, filtr odwróconej osmozy, osmoza odwrócona czy kompletny system odwróconej osmozy.

Dodatkowe ważne informacje

• Średnica przyłącza: 2"
• wartość KVS: 22
