Trojitý nátrubkový filtr WODARO pro účinnou předfiltraci

Tato průtoková nátrubková sada je navržena pro účinnou filtraci studené vody a letní užitkové vody. Tři stupně čištění v jedné integrované konstrukci umožňují pohodlně zlepšit kvalitu vody v instalaci, omezit přítomnost usazenin a nečistot a zvýšit komfort každodenního používání.

Robustní těleso, univerzální připojení 1" GW a snadná obsluha zajišťují, že systém dobře funguje jako předfiltr v domácnosti, dílně nebo v užitkových instalacích. Může také tvořit rozumný stupeň před pokročilejšími řešeními, jako je osmotický filtr, filtr reverzní osmózy, reverzní osmóza nebo kompletní systém reverzní osmózy.

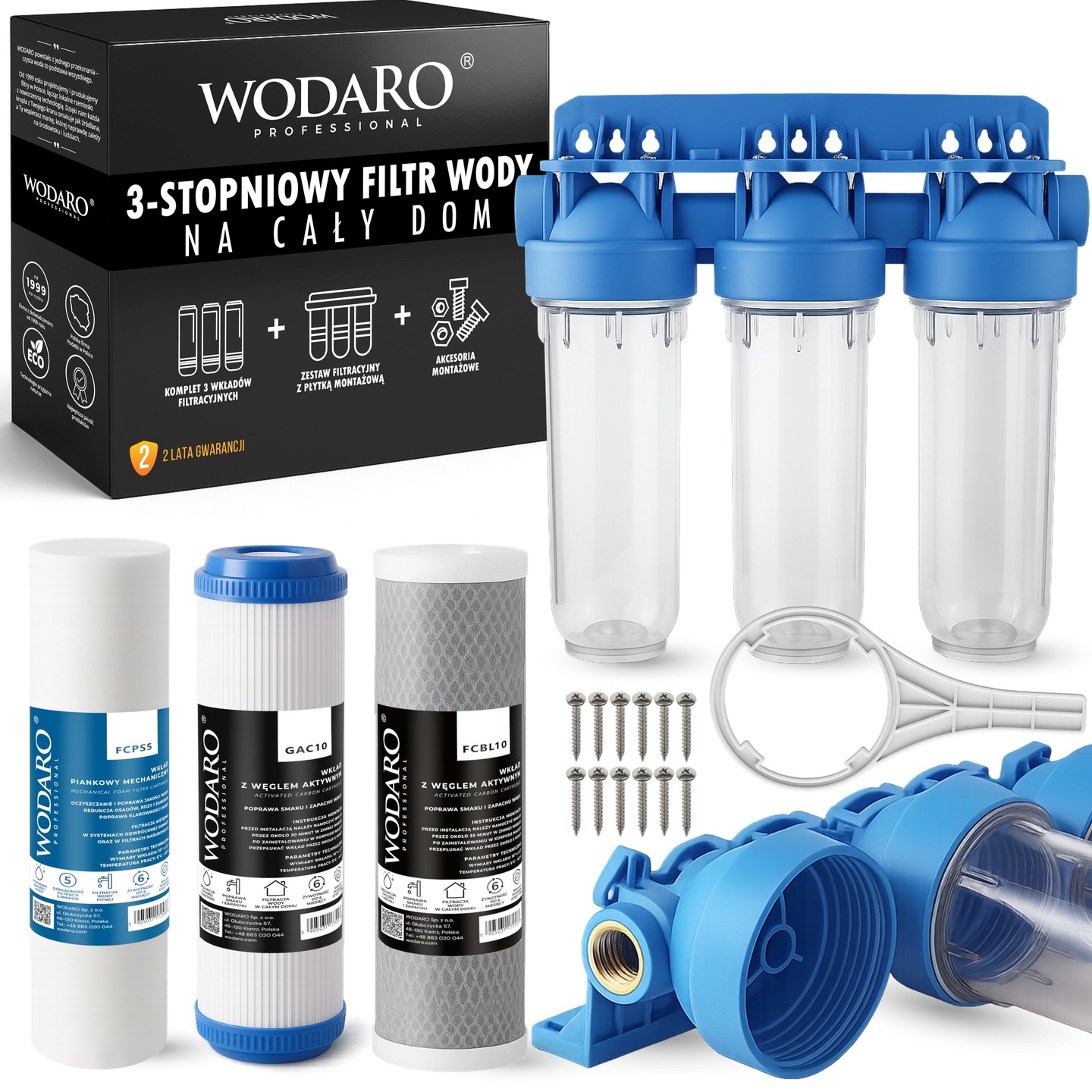

Obsah sady

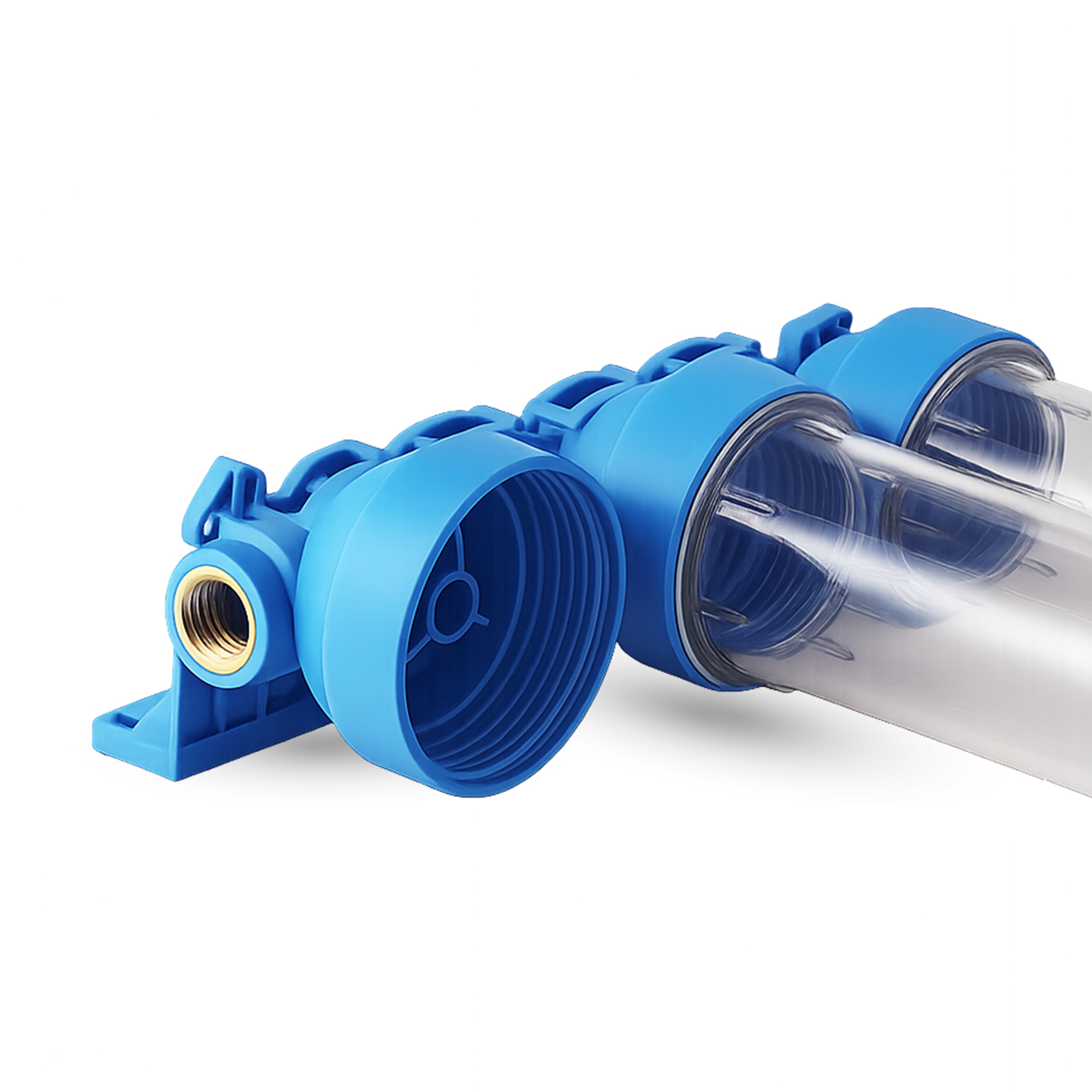

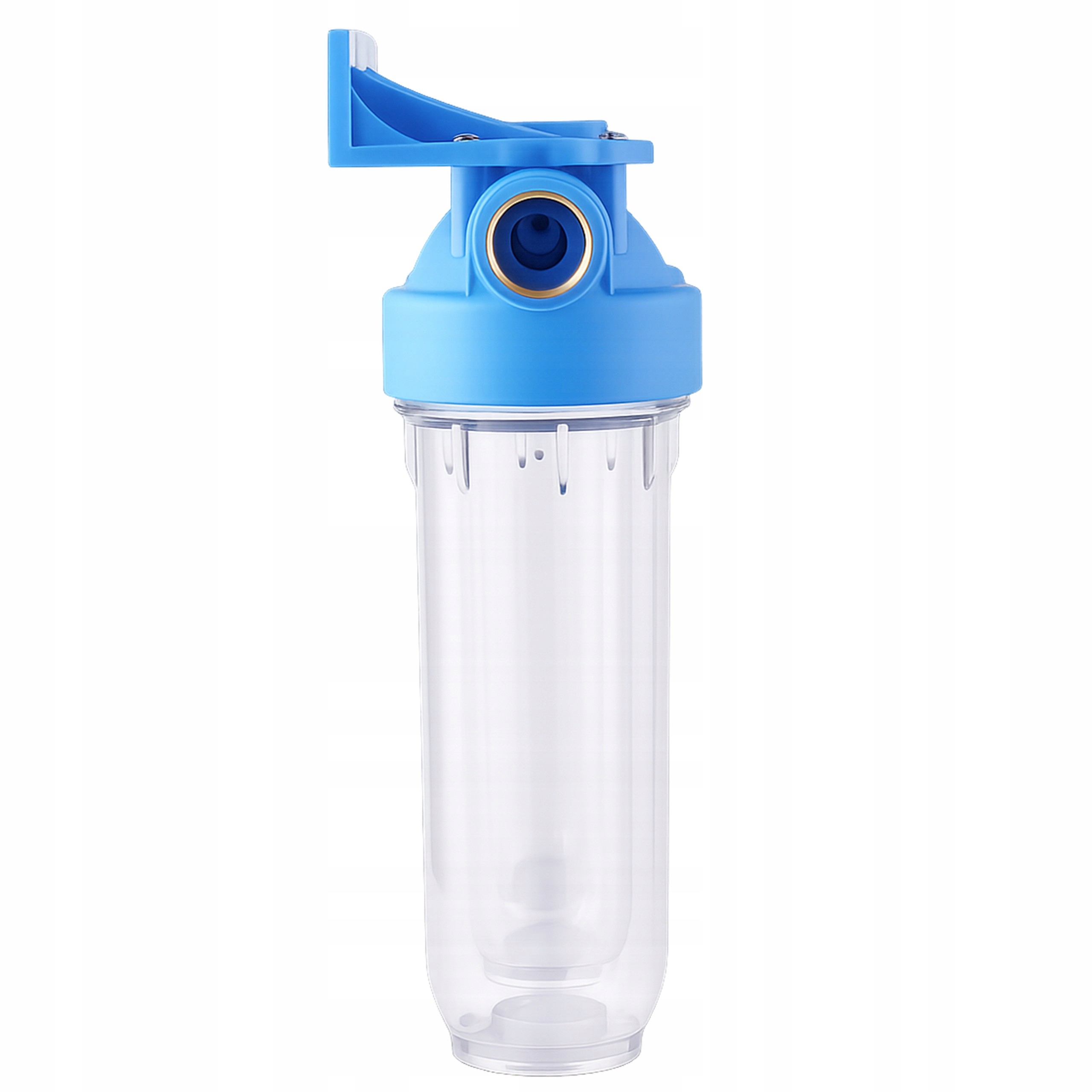

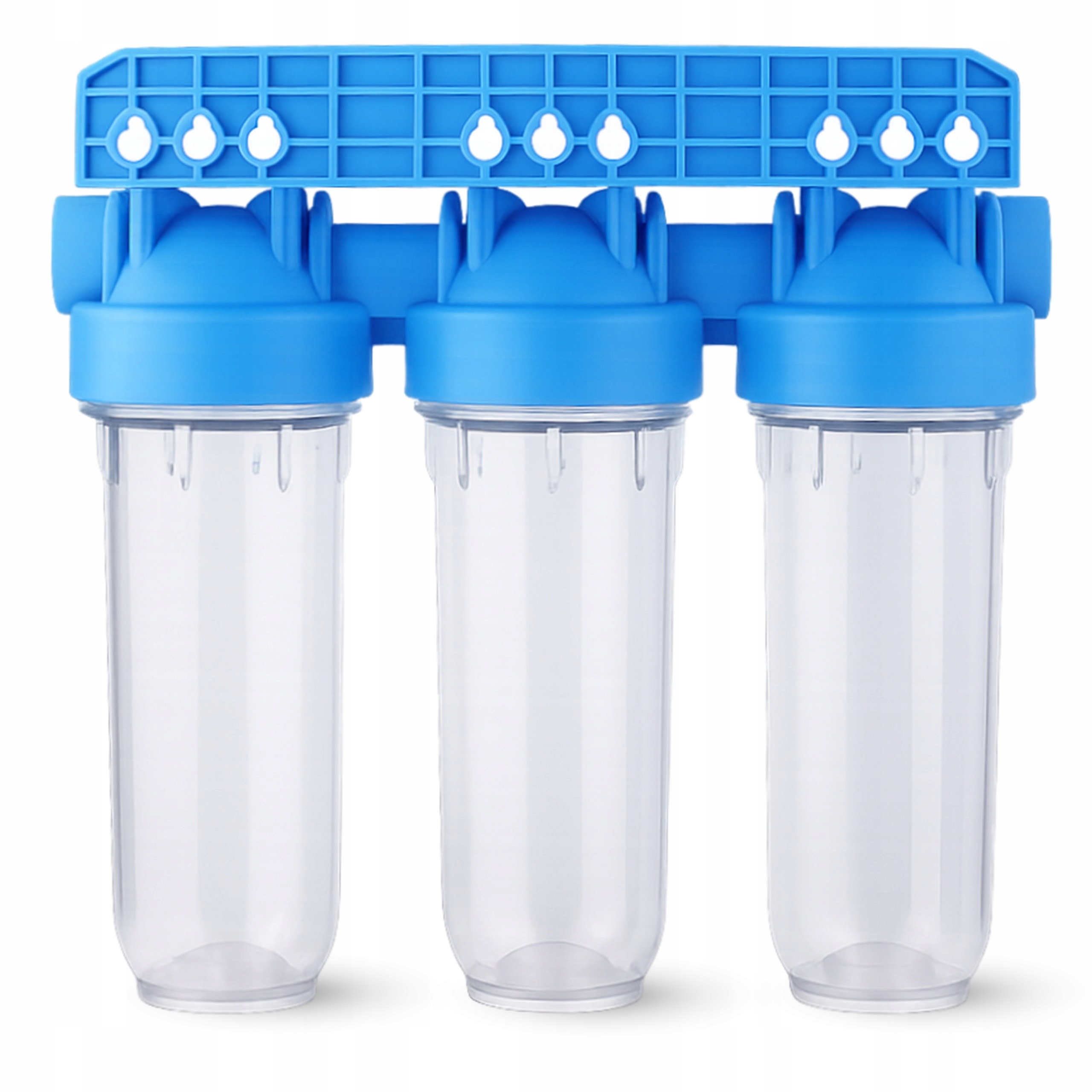

• Integrované trojité těleso 10" Fi 1" GW
• 3 ks filtrační vložky 10":
  • pěnová vložka (sedimentační) 5 µm,
  • vložka s aktivním uhlím (granulát),
  • uhlíková bloková vložka.
• Klíč na tělesa – usnadňuje demontáž a výměnu vložek.
• Montážní destička + 12 ks šroubů do hlav – pro stabilní upevnění filtru.

Sada tvoří kompletní filtrační modul: na straně instalace je třeba pouze zvolit odpovídající vodní připojení 1" GZ pro vnitřní závity 1" GW.

Nejdůležitější výhody

• Kompletní, integrovaný modul – připojujete pouze vstupní a výstupní závit 1".
• Tři stupně filtrace v jednom bloku – pěnový 5 µm, granulát aktivního uhlí, uhlíkový blok.
• Okamžité zlepšení vody – odstranění písku, rzi, chloru, pesticidů, těžkých kovů, nepříjemných chutí a zápachů.

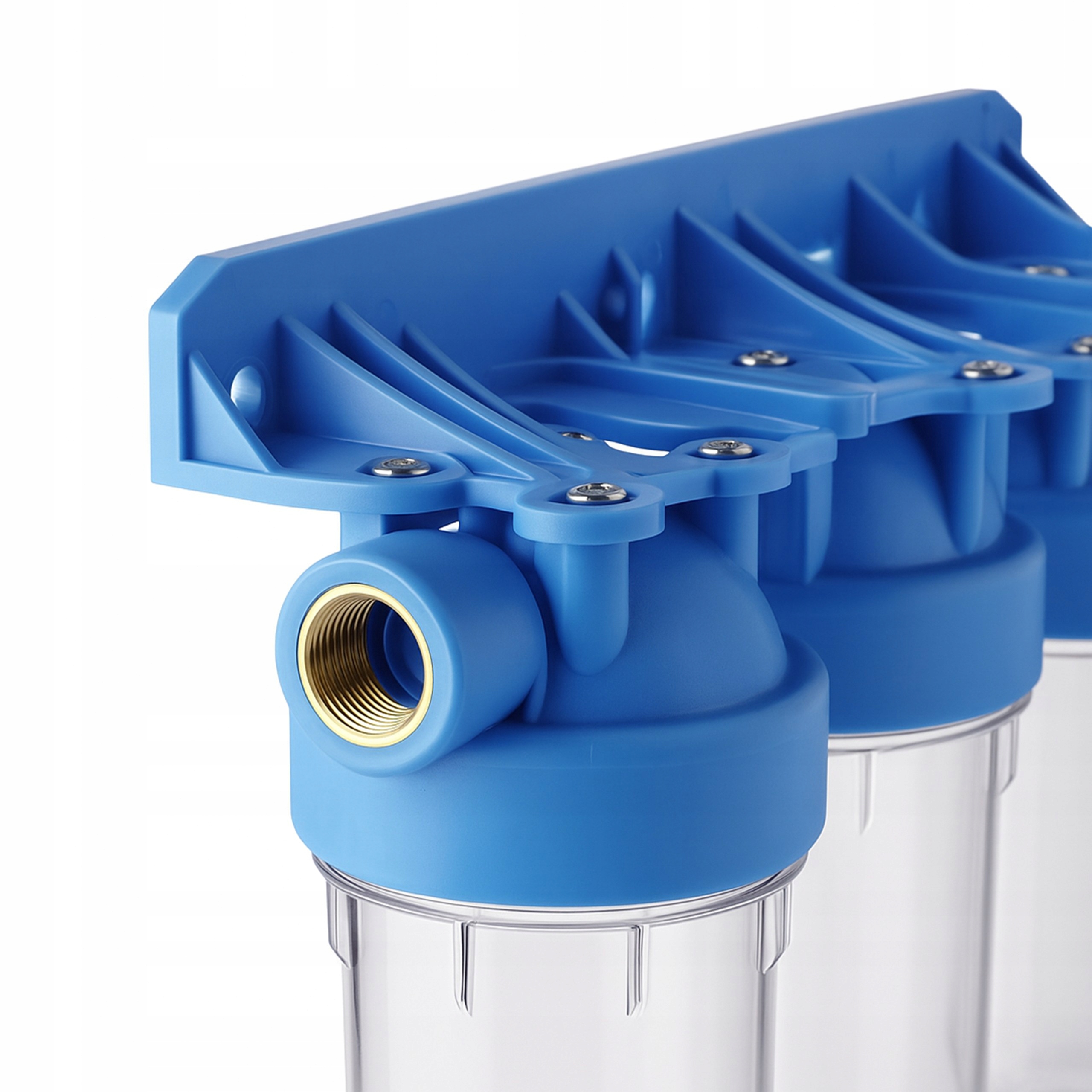

• Mosazné závity + dvojité těsnění – vysoká odolnost proti korozi a omezení rizika mikroúniků.
• Minimální pokles tlaku – průchozí závity 1" GW.
• Rychlý servis – výměna vložky za méně než 5 minut.
• Kompaktní konstrukce – snadná montáž na stěnu.
• Rozsah provozu 1–45 °C – vhodný pro studenou a letní užitkovou vodu.

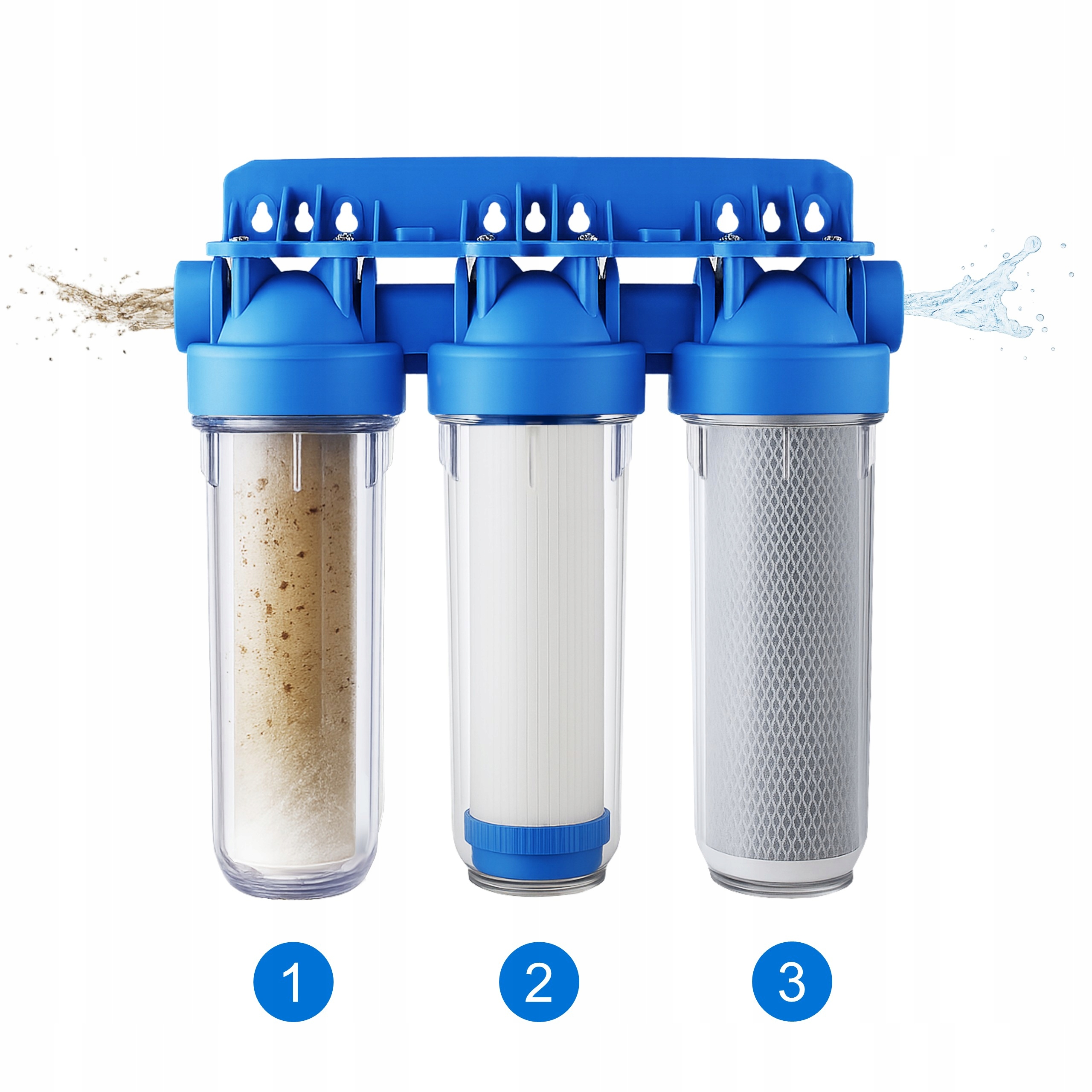

3 stupně filtrace a role jednotlivých vložek

1. Pěnová vložka 5 µm (sedimentační)

• Funkce: hluboká filtrace mechanických nečistot – zachycuje písek, kal, rezavé usazeniny a větší pevné částice.
• Kde: zpravidla se montuje jako první stupeň, před uhlíkové vložky, aby chránila další stupně filtrace.
• Výměna: každé 3–6 měsíců*.

2. Vložka s aktivním uhlím (granulát)

• Funkce: čištění vody – redukce chloru, aromat a zápachů, organických usazenin.
• Kde: druhý stupeň – předběžně čistí vodu a zanechává ji čistou a chuťově neutrální.
• Výměna: každé 3–6 měsíců*.

3. Uhlíková bloková vložka

• Funkce: adsorpce chloru, pesticidů a většiny organických látek, těžkých kovů; výrazné zlepšení chuti a zápachu vody.
• Kde: třetí stupeň – bloková vložka výborně odstraňuje chemické látky, než voda pokračuje dále v oběhu.
• Výměna: každé 3–6 měsíců*.

Návod k použití a montáži

1. Příprava před montáží

1.1. Kontrola obsahu sady

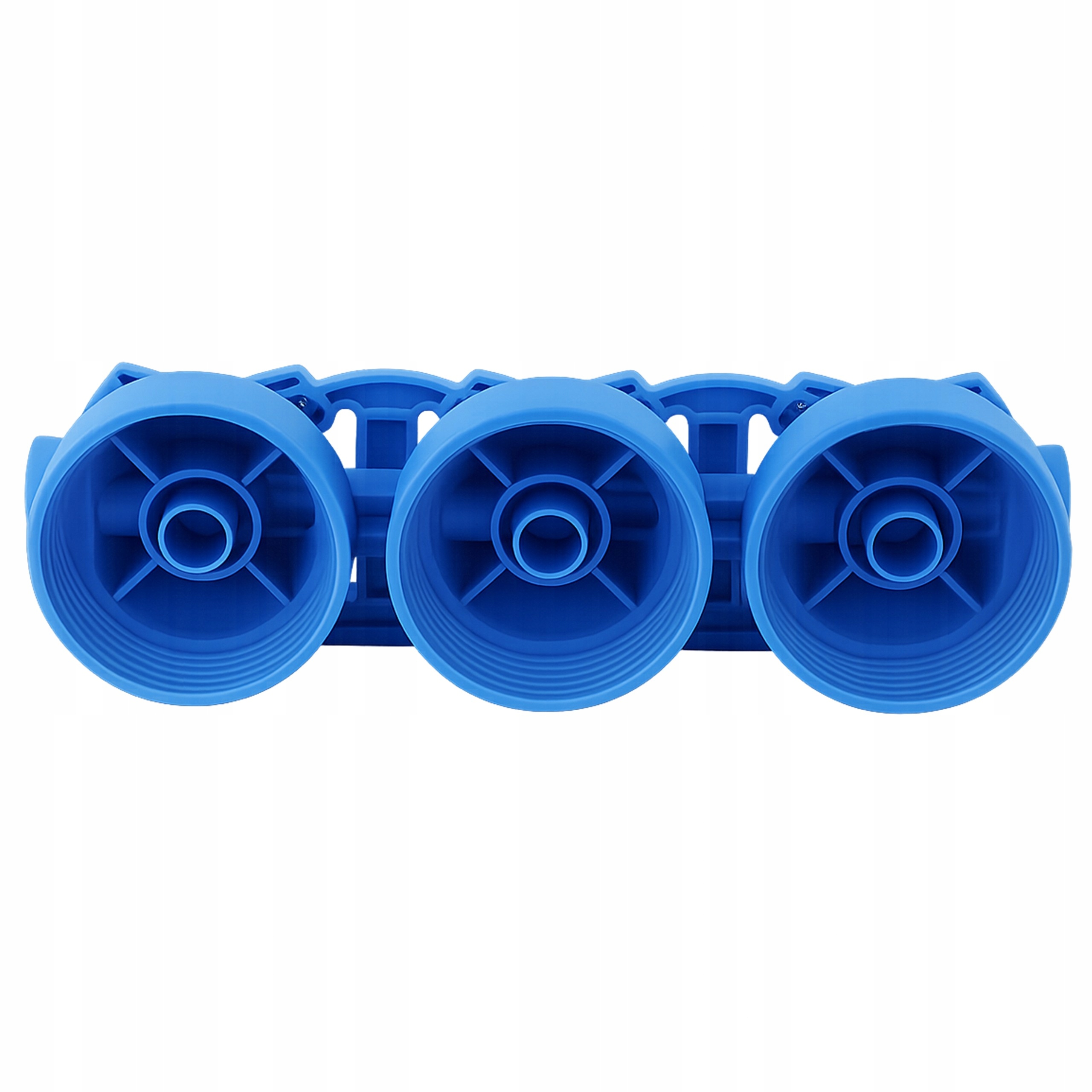

• 3 × filtrační těleso s předspojenými hlavicemi (v jednom rámu),
• 1 × montážní destička,
• 1 × montážní klíč,
• 6 × O-kroužky (těsnění) v hlavicích, předem nainstalované,
• 3 × filtrační vložky,
• 12 ks šroubů pro přišroubování destičky k hlavicím.

1.2. Nářadí a další materiály (mimo sadu)

• vrtačka s vrtákem ø6 mm,
• hmoždinky ø6 mm,
• křížový šroubovák (PH2),
• technická vazelína,
• montážní vodní připojení 1" GZ,
• teflonová páska nebo teflonová nit k zajištění závitů připojení,
• případně stavitelný nebo plochý klíč pro kovová připojení.

1.3. Příprava vložek

1. Vyjměte každou vložku z fóliového obalu.
2. Vložte vložky do čisté nádoby s vodou a ponořte na 30 min.
3. Poté je opatrně vyjměte a nechte odkapat přebytečnou vodu.

2. Výběr a příprava místa montáže

1. Zvolte umístění za hlavním uzavíracím ventilem vody, v prostoru s snadným přístupem pro obsluhu a výměnu vložek.
2. Zachovejte minimálně 10 cm volného prostoru pod a nad rámem filtrů.
3. Zavřete uzavírací ventil přívodu vody a snižte tlak otevřením nejbližšího kohoutku za filtrem.

3. Montáž montážní destičky a rámu těles

1. Přiložte montážní destičku pod rám tří hlavic a vyrovnejte ji.
2. Označte montážní otvory odpovídající otvorům v destičce.
3. Vyvrtejte otvory a vložte hmoždinky.
4. Připevněte destičku ke stěně pomocí hmoždinek.
5. Zavěste rám těles na destičku zachycením horního profilu rámu.

4. Montáž vodních připojení

1. Zvolte spojky 1" GZ odpovídající závitům 1" GW v hlavicích.
2. Omotejte závity GZ teflonovou páskou (několik závitů).
3. Zašroubujte spojky GZ do závitů GW hlavic: strana označená šipkou IN odpovídá přívodu vody z instalace a strana označená OUT výstupu vody po filtraci.
4. Dotažte spojky stavitelným klíčem na pocit odporu.
5. Připojte potrubí vodní instalace k namontovaným spojkám a utěsněte spoje.

5. Montáž filtračních vložek

Vložky by měly být předem namočeny po dobu 30 minut.

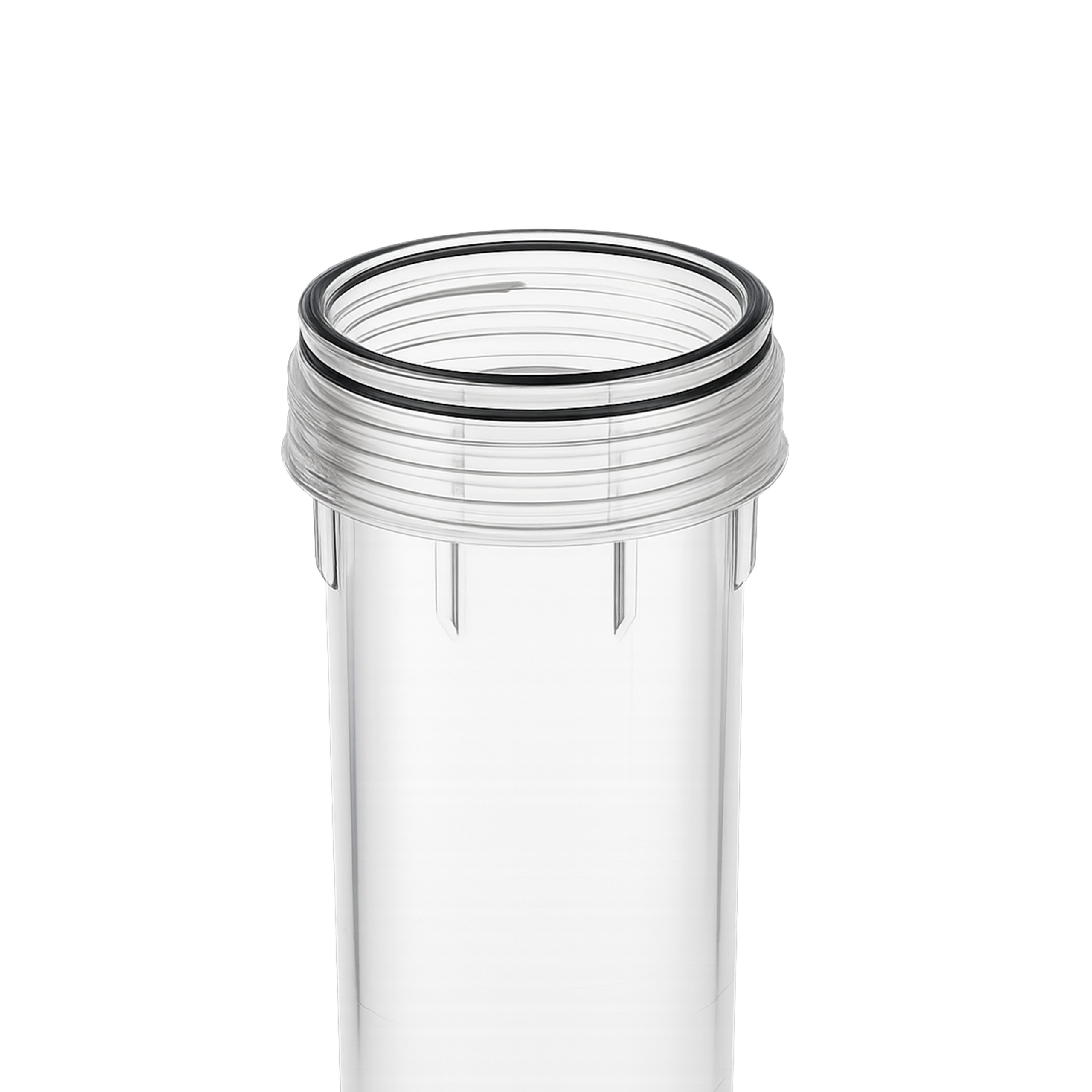

1. Odšroubujte každé těleso.
2. Zkontrolujte, zda je O-kroužek na místě.
3. Naneste vrstvu vazelíny na O-kroužek.
4. Vložte vložky do tělesa v tomto pořadí:
   • mechanická (pěnová),
   • vložka s granulovaným aktivním uhlím,
   • blok s aktivním uhlím.
5. Ujistěte se, že je každá vložka usazena svisle.
6. Zašroubujte těleso ručně nebo klíčem na pocit mírného odporu.

6. Uvedení do provozu a test těsnosti

1. Pomalým otevřením hlavního přívodního ventilu vody (1/4 otáčky).
2. Sledujte sadu po dobu 2–3 min. Pokud zaznamenáte úniky, lehce dotáhněte příslušné těleso nebo připojení.
3. Po ověření těsnosti otevřete ventil úplně.

7. Propláchnutí a uvedení do provozu

1. Otevřete nejbližší kohoutek za filtrem a propláchněte vložky po dobu 5–10 min.
2. Zkontrolujte stabilitu montáže a těsnění.
3. Zapište datum montáže na štítek těles – usnadní to plánování výměny vložek.

Dodatečné důležité informace

• šířka : 36,8cm
