Filtr na vodu přední KORPUS OBAL fi 1'' GW 3 STUPŇOVÝ + Náplně SADA

Kompletní sada pro účinnou předfiltraci

Tento 3stupňový předfiltr byl navržen jako integrovaný modul, který usnadňuje montáž i následnou údržbu. Tři stupně čištění jsou uzavřeny v jednom bloku s univerzálními přípojkami 1″ GW, díky čemuž je systém pohodlný při instalaci i servisu.

Řešení se osvědčuje tam, kde je důležitá účinná ochrana armatur, zařízení a dalších stupňů úpravy vody. Filtr omezuje mechanické nečistoty a zlepšuje organoleptické parametry užitkové vody.

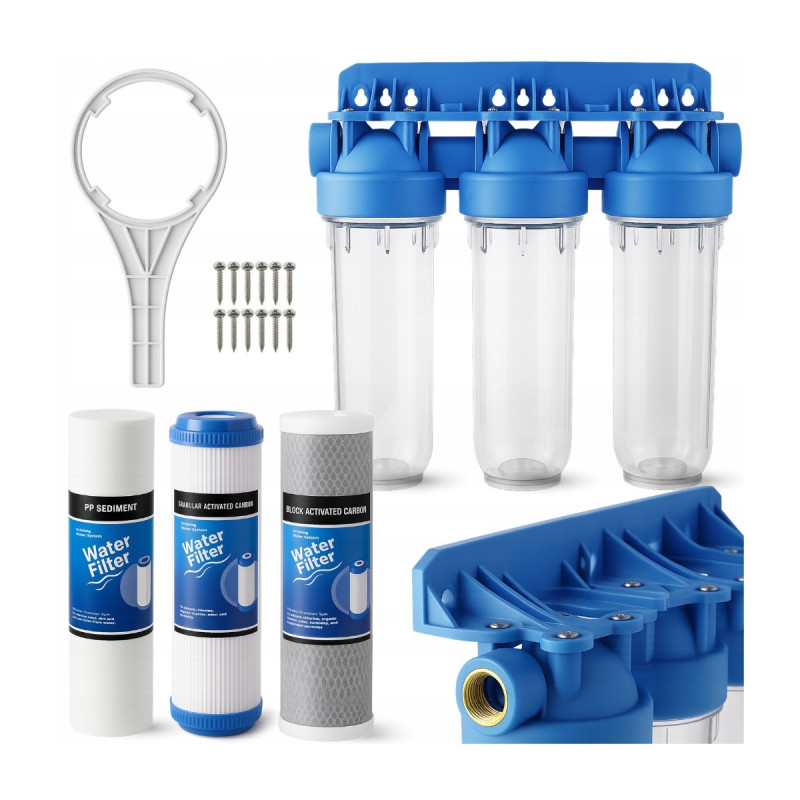

Obsah sady

• Integrované trojité těleso 10" Fi 1″ GW
• 3 ks filtračních vložek 10":
  • pěnová vložka (sedimentační) 5 µm
  • vložka s aktivním uhlím (granulát)
  • uhlíková bloková vložka
• Klíč na tělesa – usnadňuje demontáž a výměnu vložek
• Montážní deska + 12 ks šroubů do hlavic – stabilní uchycení filtru

Nejdůležitější výhody produktu

• Kompletní, integrovaný modul – připojujete pouze vstupní a výstupní závit 1″
• Tři stupně filtrace v jednom bloku – pěnová 5 µm, granulát aktivního uhlí, uhlíkový blok
• Okamžité zlepšení vody – odstraňování písku, rzi, chloru, pesticidů, těžkých kovů, nepříjemné chuti a zápachu
• Mosazné závity + dvojité těsnění – omezení rizika mikroskopických úniků a dobrá odolnost proti korozi
• Minimální pokles tlaku – průchozí závity 1″ GW
• Rychlý servis – výměna vložky < 5 min
• Kompaktní konstrukce – snadná montáž na stěnu
• Pracovní rozsah 1–45 °C – vhodné pro studenou a vlažnou užitkovou vodu

3stupňová filtrace – jak tato sada funguje

1. Pěnová vložka 5 µm (sedimentační)

• Funkce: hluboká filtrace mechanických nečistot – zachycuje písek, kal, rezavé usazeniny a větší pevné částice.
• Kde: obvykle se montuje jako první stupeň, před uhlíkové vložky, aby chránila další stupně filtrace.
• Výměna: každé 3–6 měsíců*

2. Vložka s aktivním uhlím (granulát)

• Funkce: vyčištění vody – redukce chloru, pachů a zápachů, organických usazenin.
• Kde: druhý stupeň – předběžně čistí vodu a zanechává ji čistou a chuťově neutrální.
• Výměna: každé 3–6 měsíců*

3. Uhlíková bloková vložka

• Funkce: adsorpce chloru, pesticidů a většiny organických látek, těžkých kovů; výrazné zlepšení chuti a zápachu vody.
• Kde: třetí stupeň – bloková vložka výborně odstraňuje chemické látky, než voda vstoupí do dalšího oběhu.
• Výměna: každé 3–6 měsíců*

* Doporučené intervaly výměny se mohou zkrátit při vysokém znečištění vody, teplotě nebo tlaku.

Díky této konfiguraci může sada fungovat jako účinný předfiltr v domě, bytě, provozovně nebo jako stupeň předcházející pokročilejším řešením, jako je osmózní filtr nebo systém reverzní osmózy.

Provoz a každodenní používání

Integrovaná konstrukce usnadňuje přístup k tělesům a urychluje servisní údržbu. Standard 10" umožňuje použití běžně dostupných filtračních vložek, což zjednodušuje pozdější provoz i plánování výměn.

Systém funguje bez elektrického napájení a využívá tlak v rozvodné vodovodní síti. To znamená jednoduchý, pasivní provoz a pohodlné používání v každodenních podmínkách.

Návod k obsluze a montáži

1. Příprava před montáží

1.1. Kontrola obsahu sady

• 3 × filtrační těleso s předspojenými hlavicemi (v jednom rámu)
• 1 × montážní deska
• 1 × montážní klíč
• 6 × O-kroužků (těsnění) v hlavicích, předem nainstalovaných
• 3 × filtrační vložky
• 12 ks šroubů pro připevnění desky k hlavicím

1.2. Nářadí a další materiály (mimo sadu)

• vrtačka s vrtákem ø6 mm
• hmoždinky ø6 mm
• křížový šroubovák (PH2)
• technická vazelína
• montážní vodovodní přípojky 1" GZ
• teflonová páska nebo teflonová nit pro zajištění závitů přípojek
• případně nastavitelný nebo plochý klíč pro kovové přípojky

1.3. Příprava vložek

1. Vyjměte každou vložku z fóliového obalu.
2. Vložky umístěte do čisté nádoby s vodou a ponořte na 30 min.
3. Poté je jemně vyjměte a nechte odkapat přebytečnou vodu.

2. Výběr a příprava místa montáže

1. Zvolte umístění: za hlavním uzavíracím ventilem vody, v prostoru s snadným přístupem pro obsluhu a výměnu vložek.
2. Zachovejte minimálně 10 cm volného prostoru pod a nad rámem filtrů.
3. Uzavřete uzavírací ventil přívodu vody a uvolněte tlak otevřením nejbližšího kohoutku za filtrem.

3. Montáž montážní desky a rámu těles

1. Přiložte montážní desku pod rám tří hlavic a vyrovnejte ji.
2. Označte montážní otvory odpovídající otvorům v desce.
3. Vyvrtejte otvory a vložte hmoždinky.
4. Přišroubujte desku ke stěně pomocí hmoždinek.
5. Zavěste rám těles na desku a zachyťte horní profil rámu.

4. Montáž vodních přípojek

1. Zvolte spojky 1" GZ odpovídající závitům 1" GW v hlavicích.
2. Omotejte závity GZ teflonovou páskou (několik závitů).
3. Našroubujte spojky GZ do závitů GW hlavic: strana označená šipkou IN – přívod vody z instalace, strana označená OUT – výstup vody po filtraci.
4. Dotažení proveďte nastavitelným klíčem do pocitu odporu.
5. Připojte potrubí vodovodní instalace k namontovaným spojkám a utěsněte spoje.

5. Montáž filtračních vložek

Upozornění: vložky by měly být již 30 min namočené.

1. Odšroubujte každé těleso.
2. Zkontrolujte, zda je O-kroužek na místě.
3. Naneste vrstvu vazelíny na O-kroužek.
4. Vložte vložky do tělesa v pořadí: mechanická (pěnová), vložka s granulovaným aktivním uhlím, blok s aktivním uhlím.
5. Ujistěte se, že je každá vložka usazena svisle.
6. Zašroubujte těleso ručně nebo klíčem na mírný odpor.

6. Uvedení do provozu a zkouška těsnosti

1. Pomalým pohybem otevřete hlavní přívodní ventil vody (1/4 otáčky).
2. Sledujte sestavu po dobu 2–3 min. Pokud zaznamenáte netěsnosti, mírně dotáhněte příslušné těleso nebo přípojku.
3. Po ověření těsnosti ventil zcela otevřete.

7. Propláchnutí a předání do užívání

1. Otevřete nejbližší kohoutek za filtrem a propláchněte vložky po dobu 5–10 min.
2. Zkontrolujte stabilitu montáže a těsnění.
3. Zapište datum montáže na štítek těles – usnadní to plánování výměny vložek.

Dodatečné důležité informace

• šířka : 36,8cm
