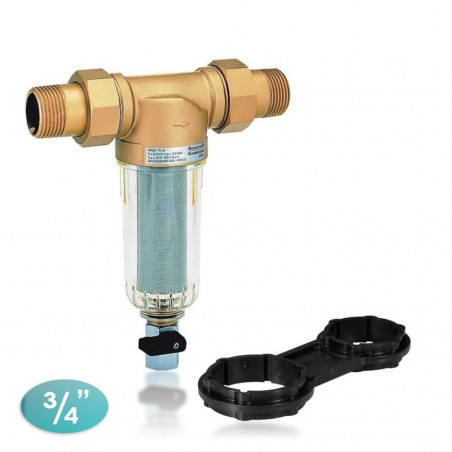

FF06-3/4AA Honeywell mechanický filtr vody

Sedimentační filtr pro předběžnou ochranu vodovodní instalace

Originální Honeywell FF06 byl navržen pro provoz na hlavních vodovodních přípojkách jako první stupeň ochrany instalace před mechanickými nečistotami. Jeho úkolem je zachytit pevné částice ještě předtím, než se dostanou do armatur, ventilů, domácích spotřebičů a dalších prvků systému úpravy vody.

Filtrační vložka z nerezové oceli zachycuje mechanické nečistoty o velikosti 100 mikronů a více. V praxi to znamená účinné oddělení typických usazenin přítomných ve vodovodních instalacích, jako jsou:

• rez,
• písek,
• vlákna konopí,
• další mechanické nečistoty přítomné ve vodě.

Díky kompaktním rozměrům lze filtr instalovat i tam, kde je montážní prostor omezený.

Jak funguje Honeywell FF06-3/4AA

Filtr patří mezi řešení s proplachem filtrační síťky. Voda vstupuje do filtrační komory a z vnější strany protéká do filtrační vložky. Právě na vnějším povrchu síťky se zachycují mechanické nečistoty.

Nečistoty se shromažďují na dně průhledného tělesa, což usnadňuje jejich kontrolu a odstranění. Pro propláchnutí filtru stačí na krátkou dobu otevřít kulový ventil. Tím dojde k opláchnutí filtrační vložky a odvedení usazenin ven při současném zachování dodávky filtrované vody.

Použití a typické oblasti montáže

Model FF06 lze montovat ve všech typech vodovodních instalací. Obzvlášť dobře se osvědčuje v domácích instalacích, kde pomáhá udržovat správný provoz zařízení a vodovodní instalace, a také ve vybraných průmyslových aplikacích.

Filtr FF06 se instaluje:

• v instalacích, ve kterých se nacházejí zařízení vyžadující ochranu před nečistotami,
• v instalacích, ve kterých není vyžadováno použití regulátoru tlaku, při statickém tlaku do 5 bar,
• v instalacích, ve kterých je namontován regulátor tlaku, ale není možné jej vybavit filtrem.

Jde o praktické řešení všude tam, kde je potřeba předběžná filtrace vody před dalšími stupni úpravy nebo před zařízeními citlivými na mechanické usazeniny.

Rozsah použití

Pracovní médium: voda.

Filtr byl navržen pro pitnou vodu. Lze jej rovněž používat v technologických instalacích, avšak v takových aplikacích by měla být účinnost provozu vždy posouzena s ohledem na konkrétní médium a provozní podmínky.

Nejdůležitější vlastnosti a uživatelské výhody

• filtr certifikovaný podle DIN/DVGW,
• snadná montáž,
• nepřetržitý přívod filtrované vody i během proplachu filtru,
• průhledné těleso filtru z nárazuvzdorného syntetického materiálu umožňující snadnou kontrolu stupně znečištění vložky,
• snadná výměna filtrační vložky a tělesa filtru,
• korpus s vnitřním a vnějším závitem,
• výrobek splňuje požadavky KTW pro pitnou vodu.

Konstrukce filtru

Filtr FF06 se skládá z následujících prvků:

• korpusu s vnitřním a vnějším závitem,
• závitových přípojek,
• jemnosíťové filtrační vložky,
• průhledného tělesa,
• kulového ventilu,
• očkového klíče pro demontáž a montáž tělesa filtru.

Použité materiály

• korpus z mosazi odolné proti odzinkování,
• závitové přípojky z mosazi,
• filtrační vložka z nerezové oceli,
• těleso filtru z nárazuvzdorného průhledného syntetického materiálu.

Provoz a obsluha

Každodenní používání filtru je pohodlné a nevyžaduje složité úkony. Průhledný kryt umožňuje rychlé posouzení stupně znečištění vložky bez demontáže zařízení. Když se na dně tělesa nahromadí usazeniny, lze je odstranit krátkým otevřením kulového ventilu.

Tato konstrukce omezuje servisní odstávky a usnadňuje udržování instalace v čistotě. Další výhodou je možnost výměny filtrační vložky i tělesa filtru, což zjednodušuje další provoz.
